ABS Light: Testing and Inspection

CIRCUIT DESCRIPTION

If the ECU detects a trouble, it lights the ABS warning light at the same time when ABS control is prohibited. At this time, the ECU records a DTC in
memory.

Connect terminals Tc and E1 of the DLC 1 and make the ABS warning light blink and output the DTC.

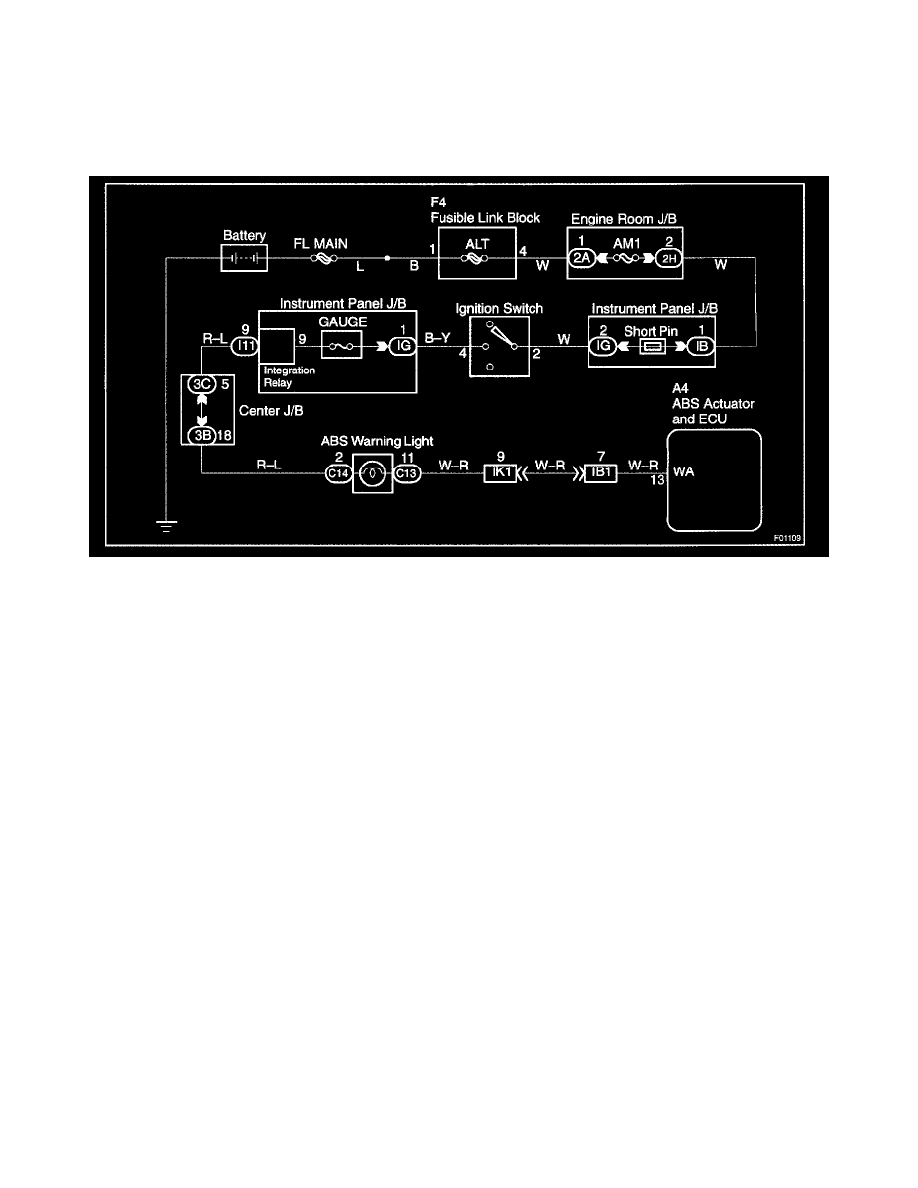

Wiring Diagram
