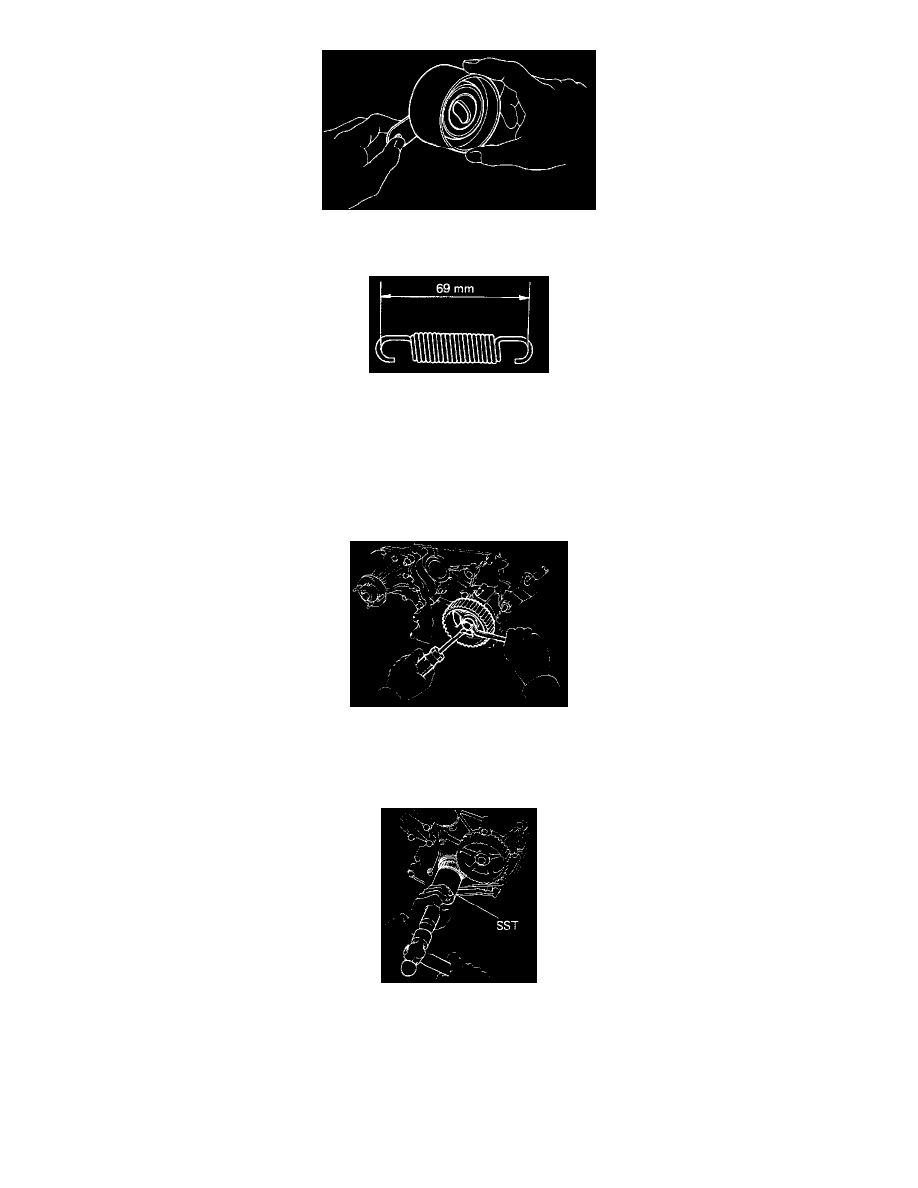

Timing Belt: Locations (page 11 of 16)

2. Inspect idler pulley

Check that the idler pulley turns smoothly. If necessary, replace the idler pulley.

3. Inspect tension spring

Check the free length of the spring.

Free length: 69 mm (2.72 in.)

If not as specified, replace the spring.

INSTALLATION OF TIMING BELT

1. Install oil pump drive pulley

Using a screwdriver to hold the pulley, Install and torque the pulley bolt.

Torque: 22 N-m (220 kgf-cm, 16 ft-lb)

2. Install crankshaft timing pulley

Using SST and a hammer, tap in the pulley.

SST - 09214-60010
