Crankshaft Main Bearing Seal: Service and Repair

REPLACEMENT

1. REMOVE AUTOMATIC TRANSAXLE ASSY [30500 / 98-45]

HINT:  Remove and install the transaxle assembly after removing the engine assy w/ transaxle.

2. REMOVE DRIVE PLATE & RING GEAR SUB-ASSY [32101 / 98-46]

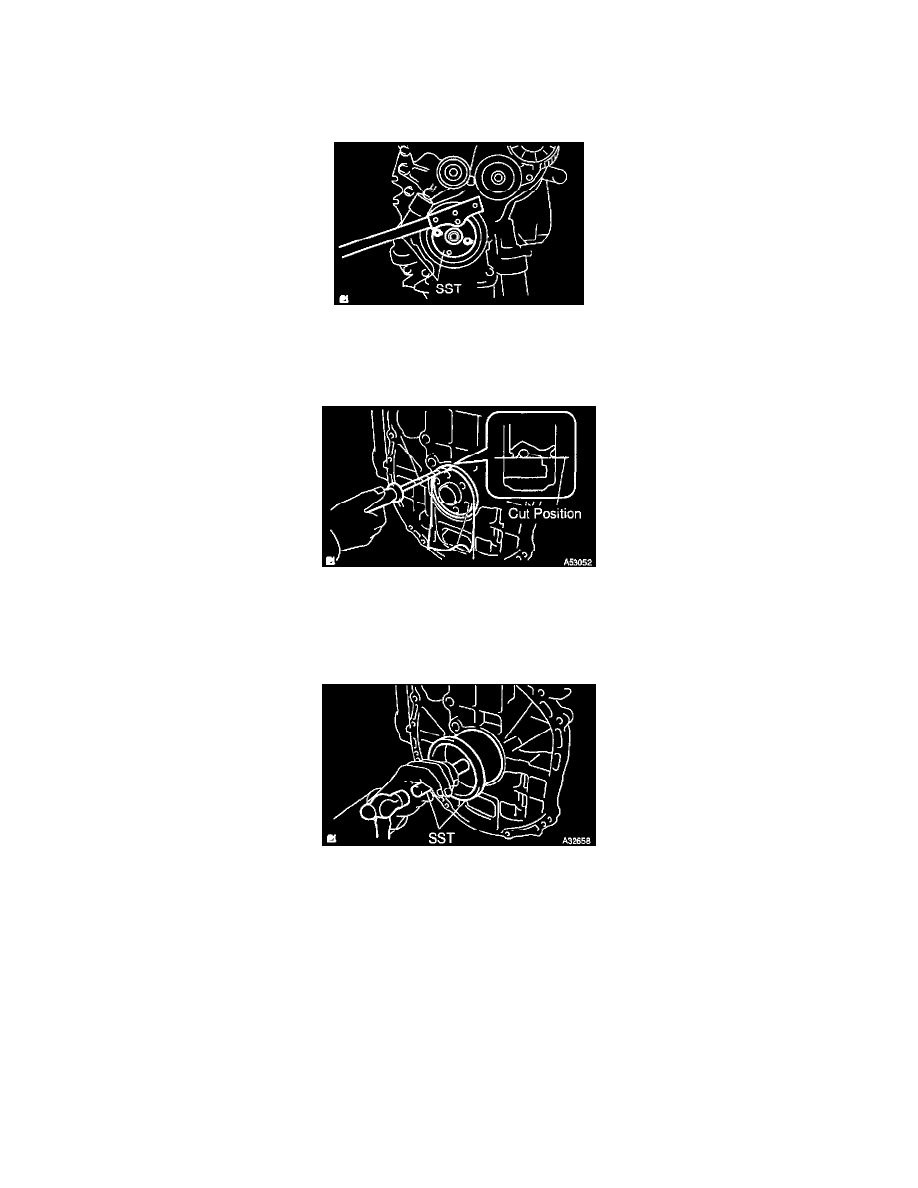

a. Fix the crankshaft with SST

SST 09213-54015 (91651-60855), 09330-00021

b. Remove the 8 bolts, rear spacer, drive plate and front spacer.

3. REMOVE ENGINE REAR OIL SEAL [11401L / 98-7]

a. Using a knife, cut off the oil seal lip.
b. Using a screwdriver with taping its tip, pry out the oil seal.

HINT:  After the removal, check if the crankshaft is not damaged. If there is, mend it with a sandpaper (#400).

4. INSTALL ENGINE REAR OIL SEAL  [11401L / 98-7]

a. Apply MP grease to a new oil seal lip.

NOTICE:  Keep the lip off foreign materials.

b. Using SST and a hammer, tap in the oil seal until its surface is flush with the rear oil seal retainer edge.

SST 09223-15030, 09950-70010 (09951-07100)

NOTICE:  Wipe off extra grease on the crankshaft.

5. INSTALL DRIVE PLATE & RING GEAR SUB-ASSY [32101 / 98-46]
