Speaker: Service and Repair
Front #1

REMOVAL

1. REMOVE MULTIPLEX NETWORK MASTER SWITCH ASSEMBLY
2. REMOVE FRONT DOOR LOWER FRAME BRACKET GARNISH
3. REMOVE DOOR PULL HANDLE
4. REMOVE FRONT DOOR INSIDE HANDLE BEZEL
5. REMOVE FRONT DOOR TRIM BOARD SUBASSEMBLY

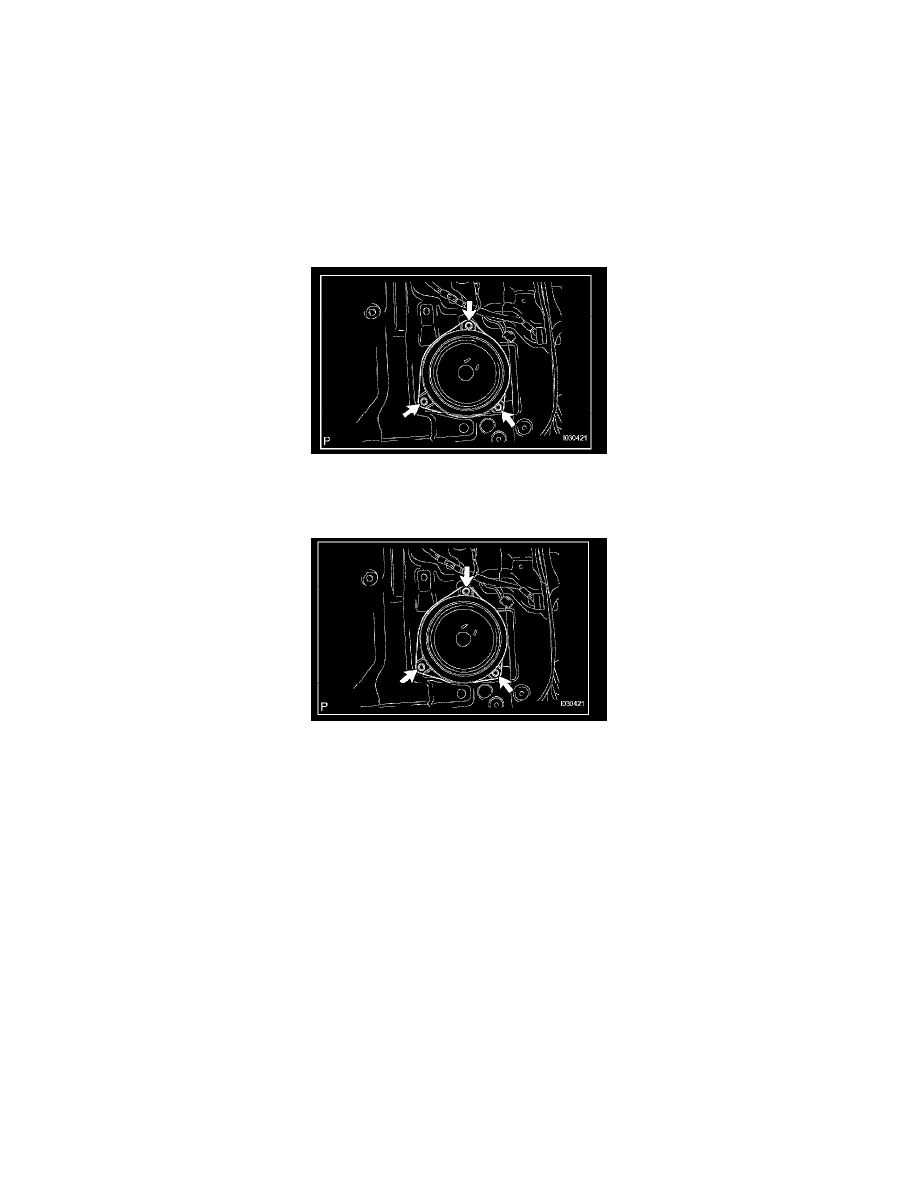

6. REMOVE FRONT NO.1 SPEAKER

a. Disconnect the connector.

b. Remove the 3 screws and the front No.1 speaker.

INSTALLATION

1. INSTALL FRONT NO.1 SPEAKER

a. Connect the connector.
b. Install the front No. 1 speaker with the 3 screws.

2. INSTALL FRONT DOOR TRIM BOARD SUBASSEMBLY
3. INSTALL FRONT DOOR INSIDE HANDLE BEZEL
4. INSTALL DOOR PULL HANDLE
5. INSTALL FRONT DOOR LOWER FRAME BRACKET GARNISH
6. INSTALL MULTIPLEX NETWORK MASTER SWITCH ASSEMBLY
