Crankshaft Main Bearing: Specifications

CRANKSHAFT BEARING

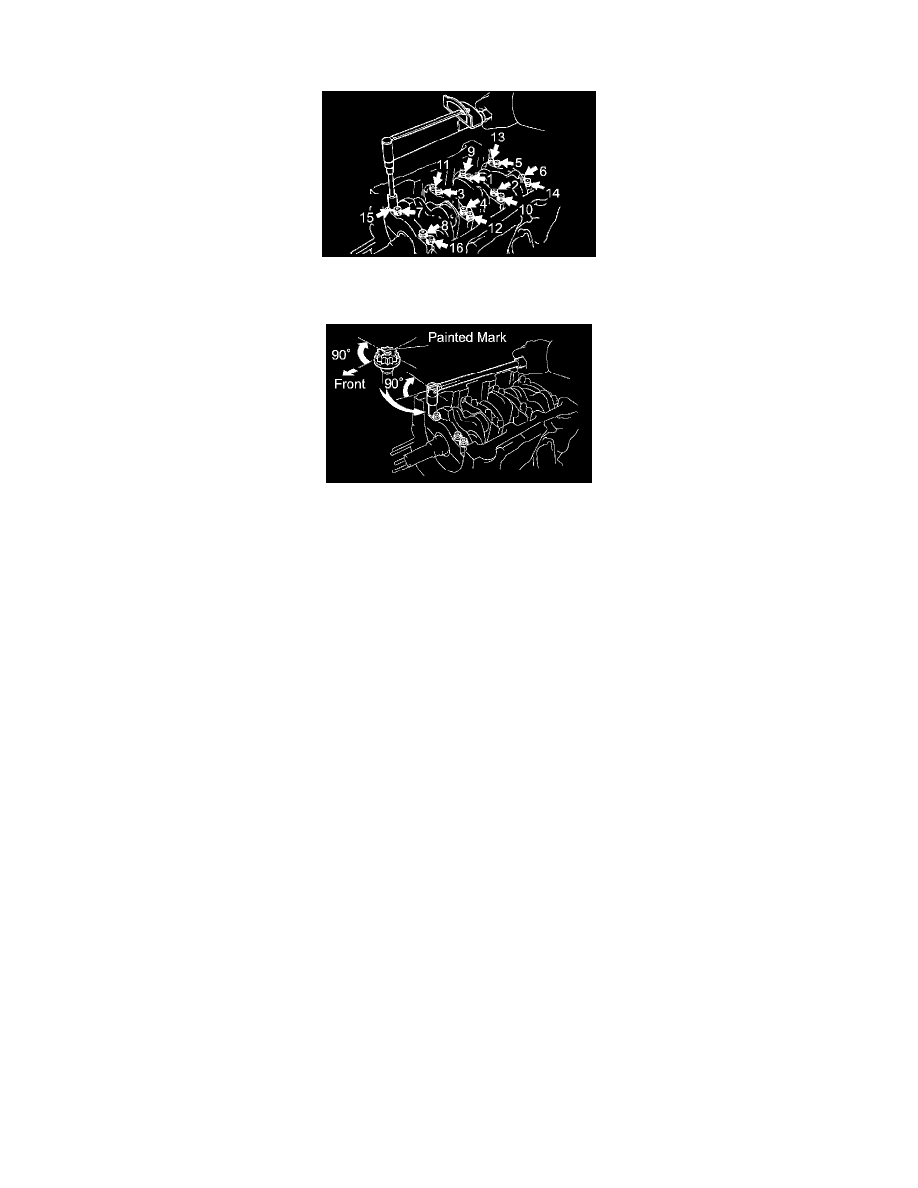

Using several steps, install and tighten the 16 main bearing cap bolts uniformly in the sequence shown in the illustration.

Torque  .......................................................................................................................................................................  22 Nm (224 kgf-cm, 16 ft. lbs.)

Mark the front side of the bearing cap bolts with paint.
Retighten the bearing cap bolts by 90° in the same sequence.

Cylinder block main journal bore diameter (Reference)

Mark00  ..................................................................................................................................................................................  66.000 mm (2.5984 in.)
Mark01  ..................................................................................................................................................................................  66.001 mm (2.5985 in.)
Mark02  ..................................................................................................................................................................................  66.002 mm (2.5985 in.)
Mark03  ..................................................................................................................................................................................  66.003 mm (2.5985 in.)
Mark04  ..................................................................................................................................................................................  66.004 mm (2.5986 in.)
Mark05  ..................................................................................................................................................................................  66.005 mm (2.5986 in.)
Mark06  ..................................................................................................................................................................................  66.006 mm (2.5987 in.)
Mark07  ..................................................................................................................................................................................  66.007 mm (2.5987 in.)
Mark08  ..................................................................................................................................................................................  66.008 mm (2.5987 in.)
Mark09  ..................................................................................................................................................................................  66.009 mm (2.5988 in.)
Mark10  ..................................................................................................................................................................................  66.010 mm (2.5988 in.)
Mark11  ..................................................................................................................................................................................  66.011 mm (2.5989 in.)
Mark12  ..................................................................................................................................................................................  66.012 mm (2.5989 in.)
Mark13  ..................................................................................................................................................................................  66.013 mm (2.5989 in.)
Mark14  ..................................................................................................................................................................................  66.014 mm (2.5990 in.)
Mark15  ..................................................................................................................................................................................  66.015 mm (2.5990 in.)
Mark16  ..................................................................................................................................................................................  66.016 mm (2.5990 in.)

Main journal diameter (Reference)

Mark00  ..................................................................................................................................................................................  61.000 mm (2.4016 in.)
Mark01  ..................................................................................................................................................................................  60.999 mm (2.4015 in.)
Mark02  ..................................................................................................................................................................................  60.998 mm (2.4015 in.)
Mark03  ..................................................................................................................................................................................  60.997 mm (2.4015 in.)
Mark04  ..................................................................................................................................................................................  60.996 mm (2.4014 in.)
Mark05  ..................................................................................................................................................................................  60.995 mm (2.4014 in.)
Mark06  ..................................................................................................................................................................................  60.994 mm (2.4013 in.)
Mark07  ..................................................................................................................................................................................  60.993 mm (2.4012 in.)
Mark08  ..................................................................................................................................................................................  60.992 mm (2.4012 in.)
Mark09  ..................................................................................................................................................................................  60.991 mm (2.4012 in.)
Mark10  ..................................................................................................................................................................................  60.990 mm (2.4012 in.)
Mark11  ..................................................................................................................................................................................  60.989 mm (2.4011 in.)
Mark12  ..................................................................................................................................................................................  60.988 mm (2.4011 in.)

Standard main bearing center wall thickness (Reference)

Mark1  ........................................................................................................................................................  2.486 to 2.489 mm (0.0979 to 0.0980 in.)
Mark2  ........................................................................................................................................................  2.489 to 2.492 mm (0.0980 to 0.0981 in.)
