Alignment: Service and Repair
Front Wheel Alignment

NOTICE: For Zero Point Calibration information, please refer to: TSB T-SB-0020-8 (3/25/08).

FRONT WHEEL ALIGNMENT

ADJUSTMENT
1. INSPECT TIRES

Vehicle Height

2. MEASURE VEHICLE HEIGHT

a. Bounce the vehicle at the corners up and down to stabilize the suspension and inspect vehicle height.

Vehicle Height

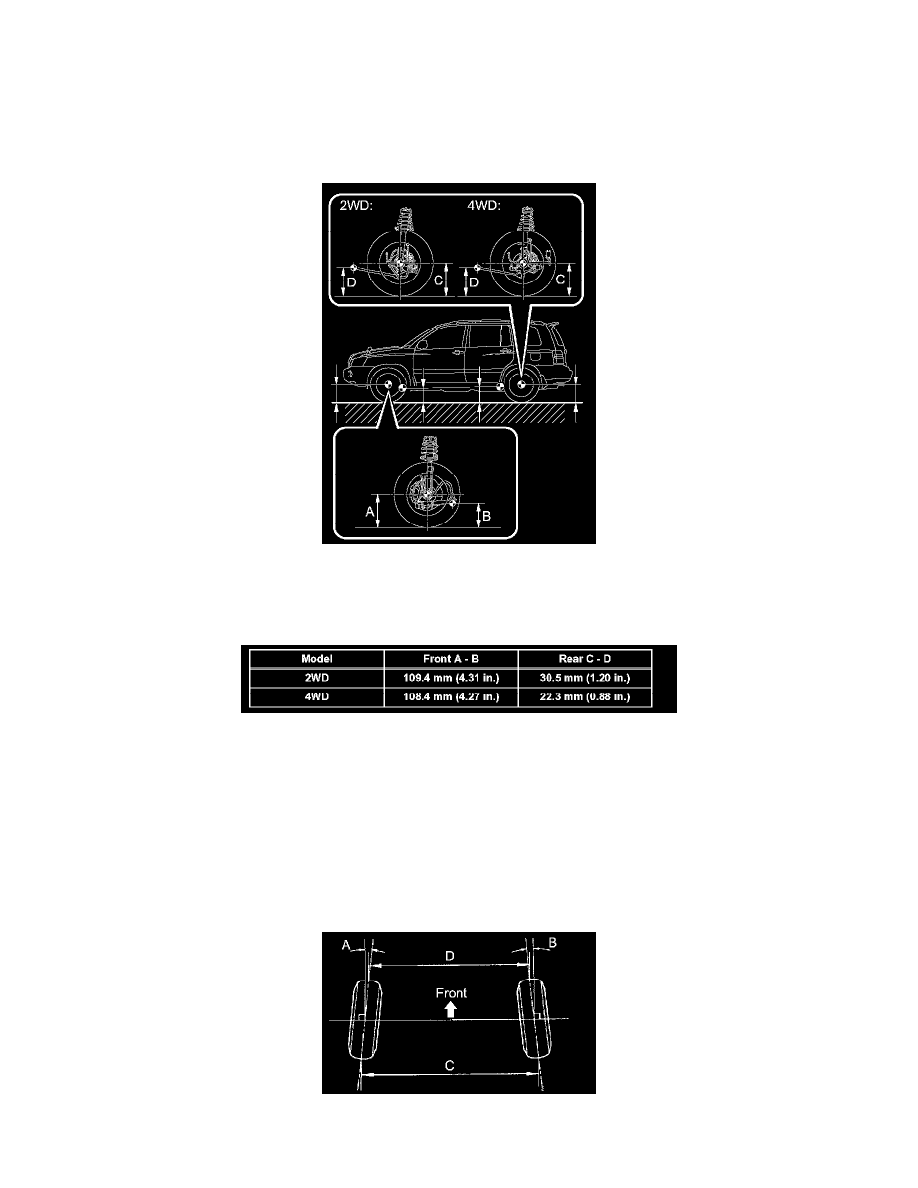

Measuring points:

A: Ground clearance of front wheel center
B: Ground clearance of lower suspension arm No.2 bush set bolt center
C: Ground clearance of rear wheel center
D: Ground clearance of strut rod set bolt center

NOTICE:  Before inspecting the wheel alignment, adjust the vehicle height to the specified range.

HINT:  Bounce the vehicle at the corners up and down to stabilize the suspension and inspect vehicle height.

Toe-in
