Auxiliary Power Outlet: Service and Repair
Power Point Socket (Rear)

REMOVAL

1. REMOVE TONNEAU COVER ASSEMBLY
2. REMOVE DECK BOARD SUB-ASSEMBLY (w/o Rear No. 2 Seat)
3. REMOVE DECK BOARD SUB-ASSEMBLY (w/ Rear No. 2 Seat)
4. REMOVE DECK BOARD SUB-ASSEMBLY NO.3
5. REMOVE DECK BOARD SUB-ASSEMBLY NO.2
6. REMOVE DECK FLOOR BOX REAR
7. REMOVE DECK FLOOR BOX FRONT (w/o Rear No. 2 Seat)
8. REMOVE REAR FLOOR FINISH PLATE
9. REMOVE REAR SEAT RECLINING COVER NO.2 LH (w/ Rear No. 2 Seat)

10. REMOVE DECK SIDE TRIM BOX LH
11. REMOVE REAR SEAT TRACK COVER LH (w/ Rear No. 2 Seat)
12. REMOVE SEAT TRACK COVER INNER LH (w/ Rear No. 2 Seat)
13. REMOVE REAR DOOR SCUFF PLATE LH (w/o Rear No. 2 Seat)
14. REMOVE REAR DOOR SCUFF PLATE LH (w/ Rear No. 2 Seat)
15. REMOVE REAR DOOR OPENING TRIM WEATHERSTRIP LH
16. REMOVE BACK DOOR WEATHERSTRIP 17. REMOVE ROPE HOOK
18. REMOVE DECK SIDE TRIM COVER LH (w/o Rear No.2 Seat)
19. REMOVE DECK SIDE TRIM COVER LH (w/ Rear No. 2 Seat)
20. REMOVE REAR COMBINATION LIGHT SERVICE COVER LH
21. REMOVE DECK TRIM SIDE PANEL ASSEMBLY LH  (w/o Rear No. 2 Seat)
22. REMOVE DECK TRIM SIDE PANEL ASSEMBLY LH  (w/ Rear No. 2 Seat)
23. REMOVE REAR POWER POINT SOCKET

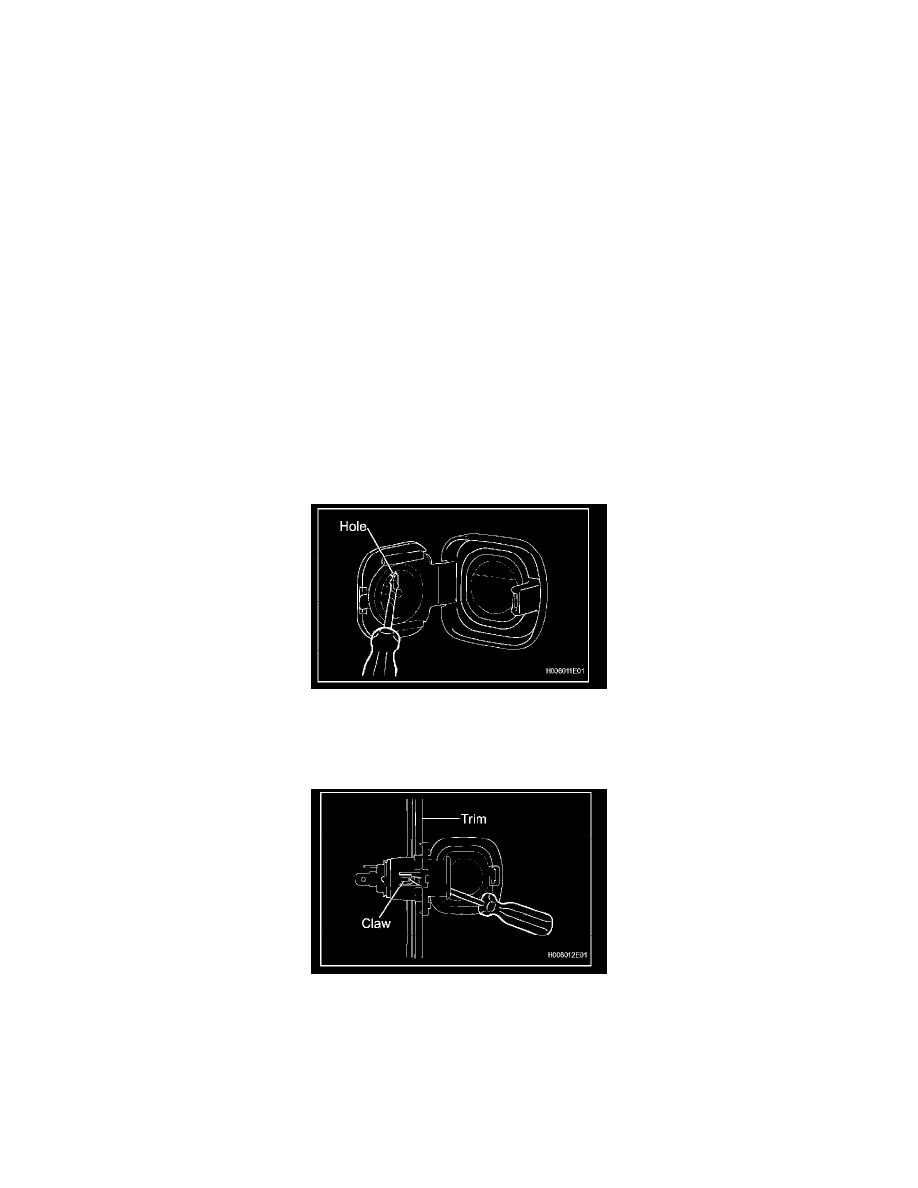

a. Using a screwdriver, disengage the claw on the rear power point socket cover from the hole in the rear power point socket. Then pull out the

rear power point socket approximately 10 mm (0.39in.).

HINT:  Tape the screwdriver tip before use.

b. Using a screwdriver, disengage the claw on the rear power point socket cover from body and remove the rear power point socket and cover as

a unit.

c. Disconnect the connector.
d. Disassemble the rear power point socket from the rear power point socket cover.

INSTALLATION

1. INSTALL REAR POWER POINT SOCKET
