Impact Sensor: Service and Repair
Center Airbag Sensor

REMOVAL

1. PRECAUTION

CAUTION:  Be sure to read "PRECAUTION" thoroughly before servicing.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:  Wait for 90 seconds after disconnecting the cable to prevent the airbag working.

3. REMOVE FLOOR CARPET COVER CENTER LH
4. REMOVE FLOOR CARPET COVER CENTER RH

HINT:  Use the same procedures for the floor carpet cover center RH and floor carpet cover center LH.

5. REMOVE INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY CENTER
6. REMOVE REAR CONSOLE BOX LOWER (w/ Rear Seat Entertainment System)
7. REMOVE BOX BOTTOM MAT
8. REMOVE CONSOLE BOX ASSEMBLY
9. REMOVE AIR DUCT NO.2 REAR

10. REMOVE AIR DUCT NO.1 REAR

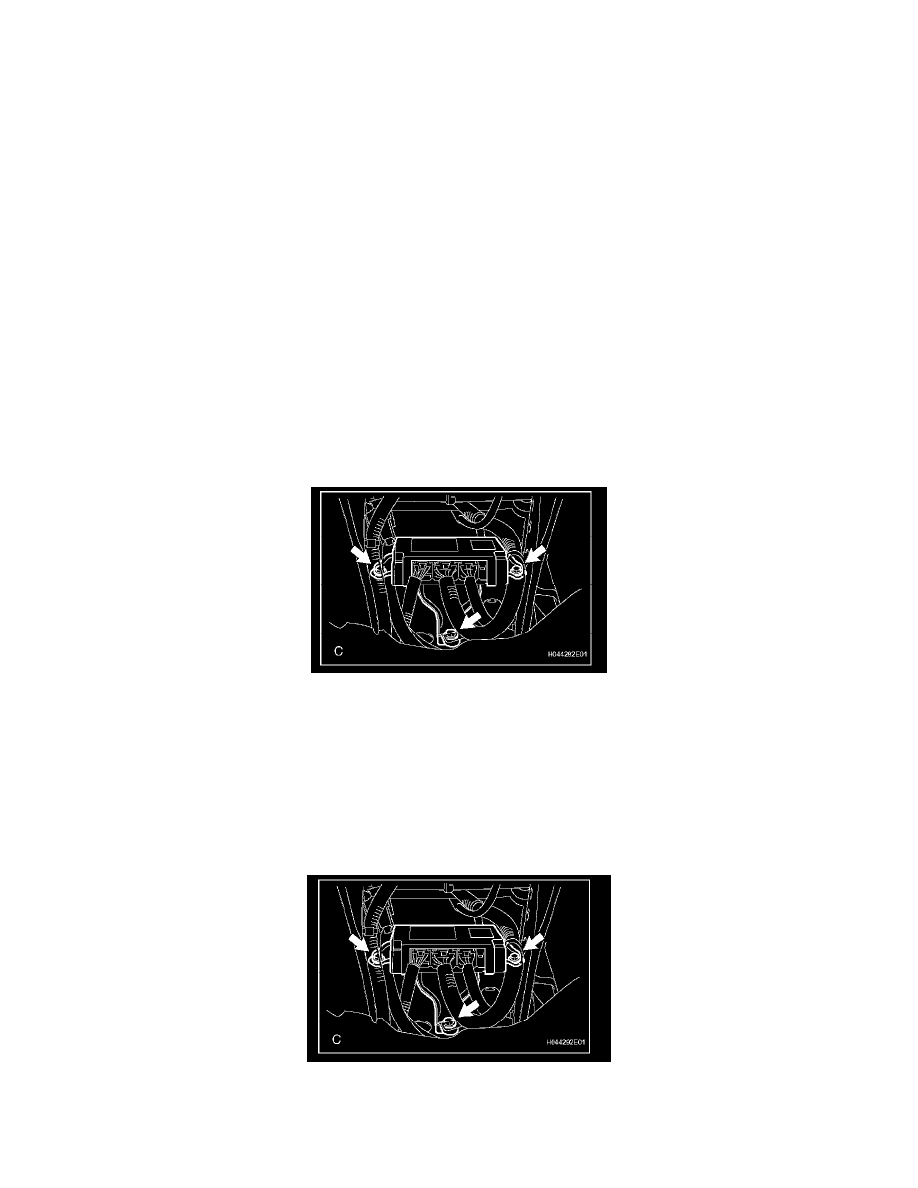

11. REMOVE CENTER AIRBAG SENSOR ASSEMBLY

a. Disconnect the 3 connectors from the center airbag sensor assembly.
b. Remove the 3 bolts and the center airbag sensor assembly.

INSTALLATION

1. INSTALL CENTER AIRBAG SENSOR ASSEMBLY

a. Check that the ignition switch is off.
b. Check that the battery negative (-) terminal is disconnected.

CAUTION:  After disconnecting the negative battery terminal, wait for at least 90 seconds before starting the operation.

c. Temporarily install the center airbag sensor assembly with the 3 bolts.

NOTE:
-

If the center airbag sensor assembly has been dropped, or there are any cracks, dents or other defects in the case, bracket or connector,
