Wiper Switch: Testing and Inspection
Initial Inspection

INSPECTION

1. WINDSHIELD WIPER SWITCH ASSEMBLY

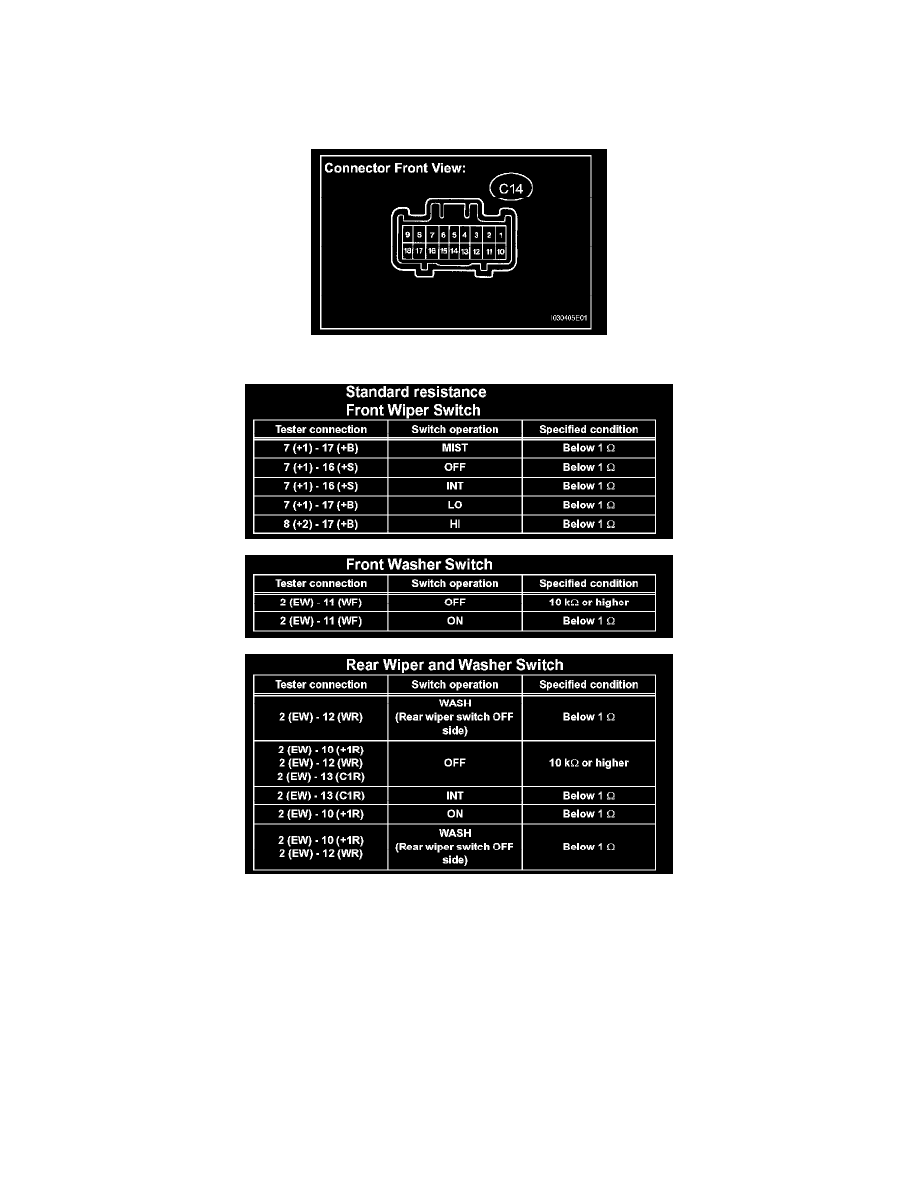

a. Continuity Check

1. Measure the resistance according to the value(s) in the table.

b. Intermittent Operation Check

1. Connect the voltmeter (+) terminal to terminal 7 (+1) of the connector, the voltmeter (-) terminals to terminal 2 (EW) of the connector.
2. Connect the battery (+) to terminal 17 (+B) of the connector, the battery (-) to terminal 2 (EW) and 16 (+S) of the connector.
3. Turn the wiper switch to INT.
4. Connect the battery (+) to terminal 16 (+S) of the connector for 5 seconds.
