c. Install the flow control valve to the vane pump housing front.

NOTICE:  Make sure that the flow control valve is installed correctly.

d. Coat a new O-ring with power steering fluid and install it to the pressure port union.
e. Install the pressure port union to the vane pump housing front.

Torque: 83 Nm (846 kgf-cm, 61 ft. lbs.)

37. INSTALL POWER STEERING SUCTION PORT UNION

a. Coat a new O-ring with power steering fluid and install it to the suction port union.
b. Install the suction port union with the bolt to the vane pump housing front.

Torque: 13 Nm (133 kgf-cm, 10 ft. lbs.)

38. INSTALL VANE PUMP PULLEY

a. Install the vane pump pulley to the vane pump shaft.

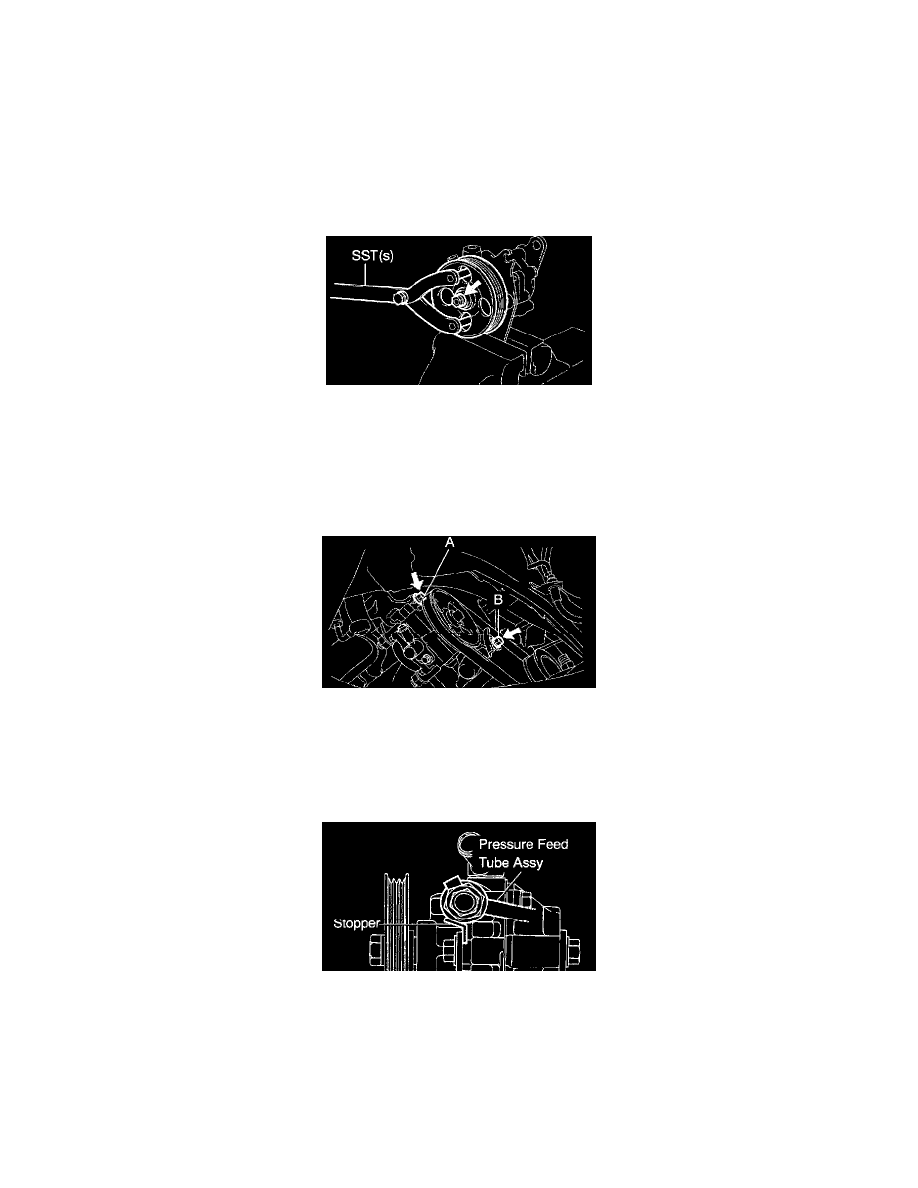

b. Using SST(s), keep the vane pump pulley from rotating and install the nut.

SST 09960-10010 (09962-01000, 09963-01000)
Torque: 44 Nm (449 kgf-cm, 32 ft. lbs.)

39. INSTALL VANE PUMP ASSY

a. Temporarily install the vane pump assy with the 2 bolts.

40. INSTALL VANE PUMP V BELT

a. Install the vane pump V belt and adjust the V belt tension.
b. Torque the bolt A.

Torque: 43 Nm (440 kgf-cm, 32 ft. lbs.)

c. Torque the bolt B.

Torque: 43 Nm (440 kgf-cm, 32 ft. lbs.)

41. CONNECT PRESSURE FEED TUBE ASSY

a. Using a spanner (24 mm) to keep the pressure port union, connect the pressure feed tube assy with the union bolt and a new gasket.

Torque: 52 Nm (525 kgf-cm, 38 ft. lbs.)

NOTICE:  Make sure that the stopper of the pressure feed tube assy touches the pump bracket front as shown in the illustration, then tighten
the union bolt.

42. INSTALL POWER STEERING OIL PRESSURE SWITCH

a. Install the oil pressure switch to the union bolt.
