Toyota Workshop Service and Repair Manuals

Auxiliary Battery, Hybrid Drive: Technical Service Bulletins
Hybrid System - HV/Auxiliary Battery Maintenance

PRE-DELIVERY SERVICE
PD097-06

Title:
MAINTENANCE FOR HV & AUXILIARY BATTERIES

Models:
'07 Highlander HV

August 16, 2006

Introduction

The Highlander HV is equipped with 2 types of batteries:

0

^

Hybrid Vehicle (HV) battery

^

12-volt auxiliary battery

If the Highlander HV is put into storage, the state of charge (SOC) of its HV battery and auxiliary battery will gradually decrease. To prevent the
auxiliary battery from becoming discharged during storage, proper maintenance is necessary.

Perform the following maintenance service for the HV battery and 12-volt auxiliary battery.

NOTE:

^

After the auxiliary battery terminals have been reconnected, the power windows and sliding roof MUST be initialized.

^

Before disconnecting the auxiliary battery, confirm the shift lever is in the "P" position and apply the parking brake completely. The shift lever
CANNOT be shifted from the "P" position with the 12-volt auxiliary battery disconnected.

^

If the negative (-) terminal of the auxiliary battery is reconnected, even if the ignition switch is turned to the "START" position, the hybrid system
may NOT start. In this case, turn the key to "START" again to start the hybrid system (the "READY" light is ON). If the hybrid system still does
NOT start (the "READY" light is OFF), refer to the Repair Manual.

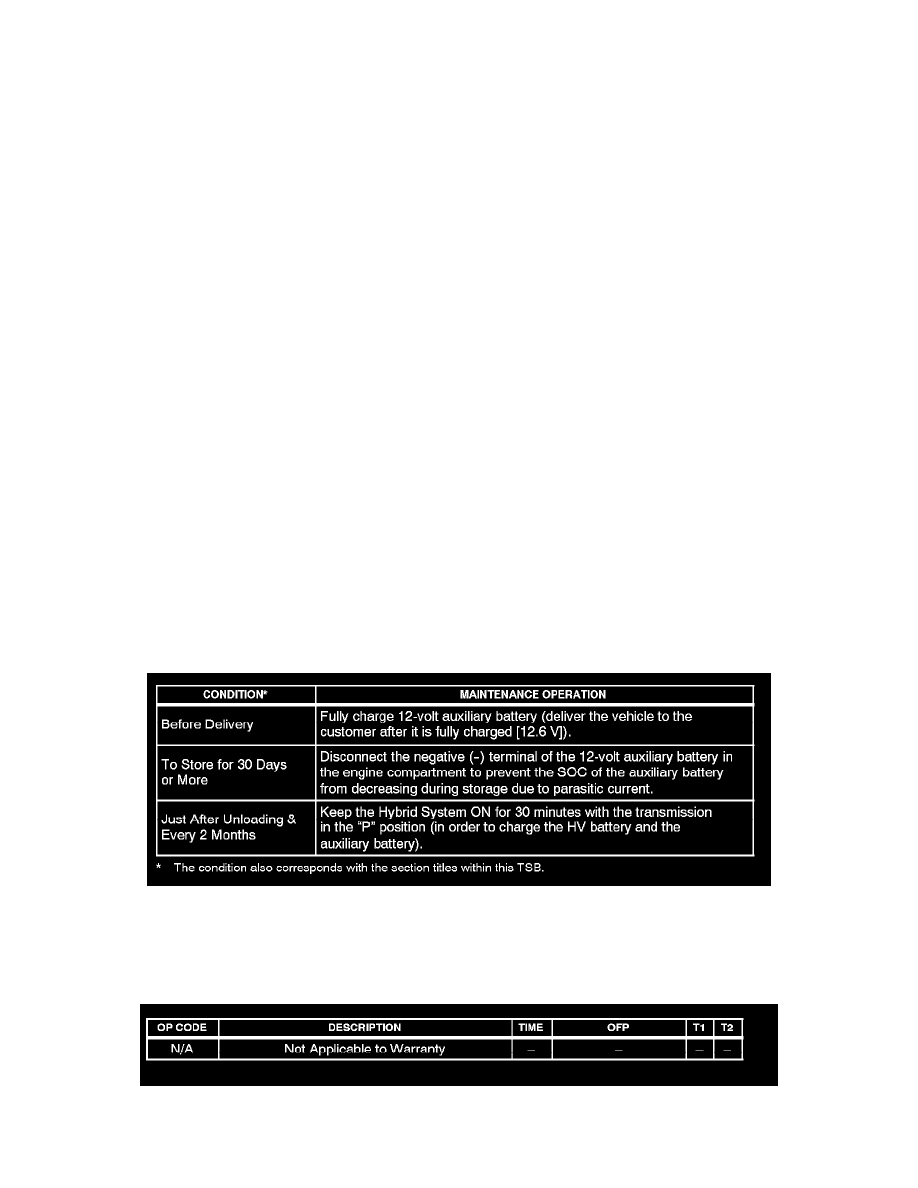

Maintenance Items

Applicable Vehicles

^

2006 model year Highlander HV vehicles.

Warranty Information
