Antenna, Navigation: Service and Repair
Installation

NAVIGATION: NAVIGATION ANTENNA: INSTALLATION

INSTALLATION

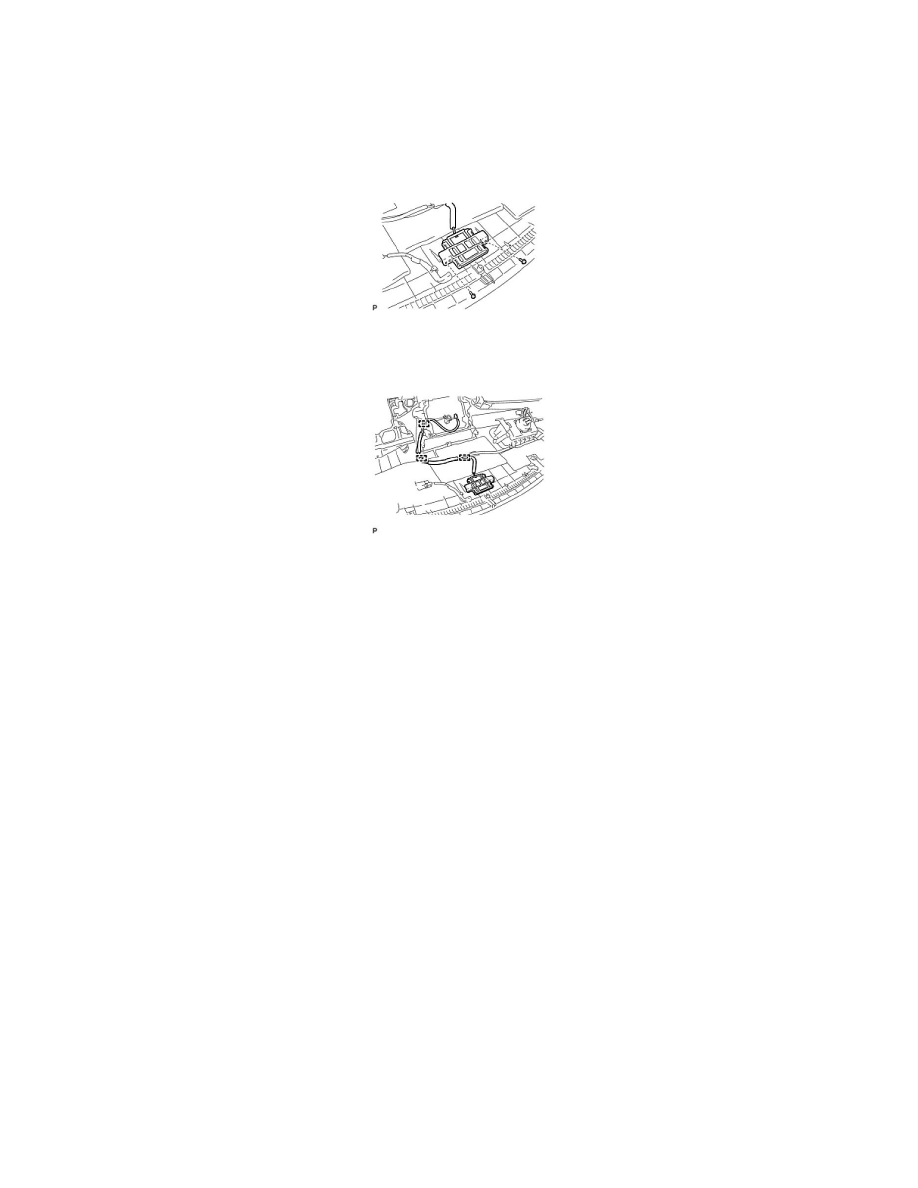

1. INSTALL NAVIGATION ANTENNA ASSEMBLY

(a) Install the navigation antenna with the 2 screws.

(b) Engage the 3 clamps and install the navigation antenna assembly.

2. INSTALL CENTER HEATER TO REGISTER SUB DUCT See: Body and Frame/Interior Moulding / Trim/Dashboard / Instrument

Panel/Service and Repair/Reassembly

3. INSTALL DEFROSTER NOZZLE ASSEMBLY See: Body and Frame/Interior Moulding / Trim/Dashboard / Instrument Panel/Service and

Repair/Reassembly

4. INSTALL SIDE NO. 2 DEFROSTER NOZZLE DUCT See: Body and Frame/Interior Moulding / Trim/Dashboard / Instrument Panel/Service and

Repair/Reassembly

5. INSTALL SIDE NO. 1 DEFROSTER NOZZLE DUCT See: Body and Frame/Interior Moulding / Trim/Dashboard / Instrument Panel/Service and

Repair/Reassembly

6. INSTALL NO. 4 HEATER TO REGISTER DUCT See: Body and Frame/Interior Moulding / Trim/Dashboard / Instrument Panel/Service and

Repair/Reassembly

7. INSTALL NO. 1 HEATER TO REGISTER DUCT See: Body and Frame/Interior Moulding / Trim/Dashboard / Instrument Panel/Service and

Repair/Reassembly

8. INSTALL INSTRUMENT PANEL SAFETY PAD ASSEMBLY See: Body and Frame/Interior Moulding / Trim/Dashboard / Instrument

Panel/Service and Repair/Installation

9. CONNECT INSTRUMENT PANEL WIRE ASSEMBLY See: Restraint Systems/Air Bag Systems/Air Bag/Service and Repair/Front Passenger

Airbag Assembly/Installation

10. INSTALL FRONT NO. 2 SPEAKER ASSEMBLY (for LH Side) See: Radio, Stereo, and Compact Disc/Speaker/Service and Repair/Instrument

Panel Speaker/Installation
