Toyota Workshop Service and Repair Manuals

Navigation Display: Service and Repair
Removal

NAVIGATION: NAVIGATION RECEIVER: REMOVAL

REMOVAL

1. REMOVE CENTER INSTRUMENT PANEL REGISTER ASSEMBLY See: Body and Frame/Interior Moulding / Trim/Dashboard / Instrument

Panel/Service and Repair/Removal

2. REMOVE CENTER INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY (w/o Smart Key System) See: Body and Frame/Interior Moulding

/ Trim/Dashboard / Instrument Panel/Service and Repair/Removal

3. REMOVE CENTER INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY (w/ Smart Key System) See: Body and Frame/Interior Moulding /

Trim/Dashboard / Instrument Panel/Service and Repair/Removal

4. REMOVE HEATER CONTROL AND ACCESSORY ASSEMBLY (for Manual Air Conditioning System) See: Heating and Air

Conditioning/Control Assembly/Service and Repair/Air Conditioning Panel (for Manual Air Conditioning System)/Removal

5. REMOVE AIR CONDITIONING CONTROL ASSEMBLY (for Automatic Air Conditioning System) See: Heating and Air Conditioning/Control

Assembly/Service and Repair/Air Conditioning Panel (for Automatic Air Conditioning System)/Removal

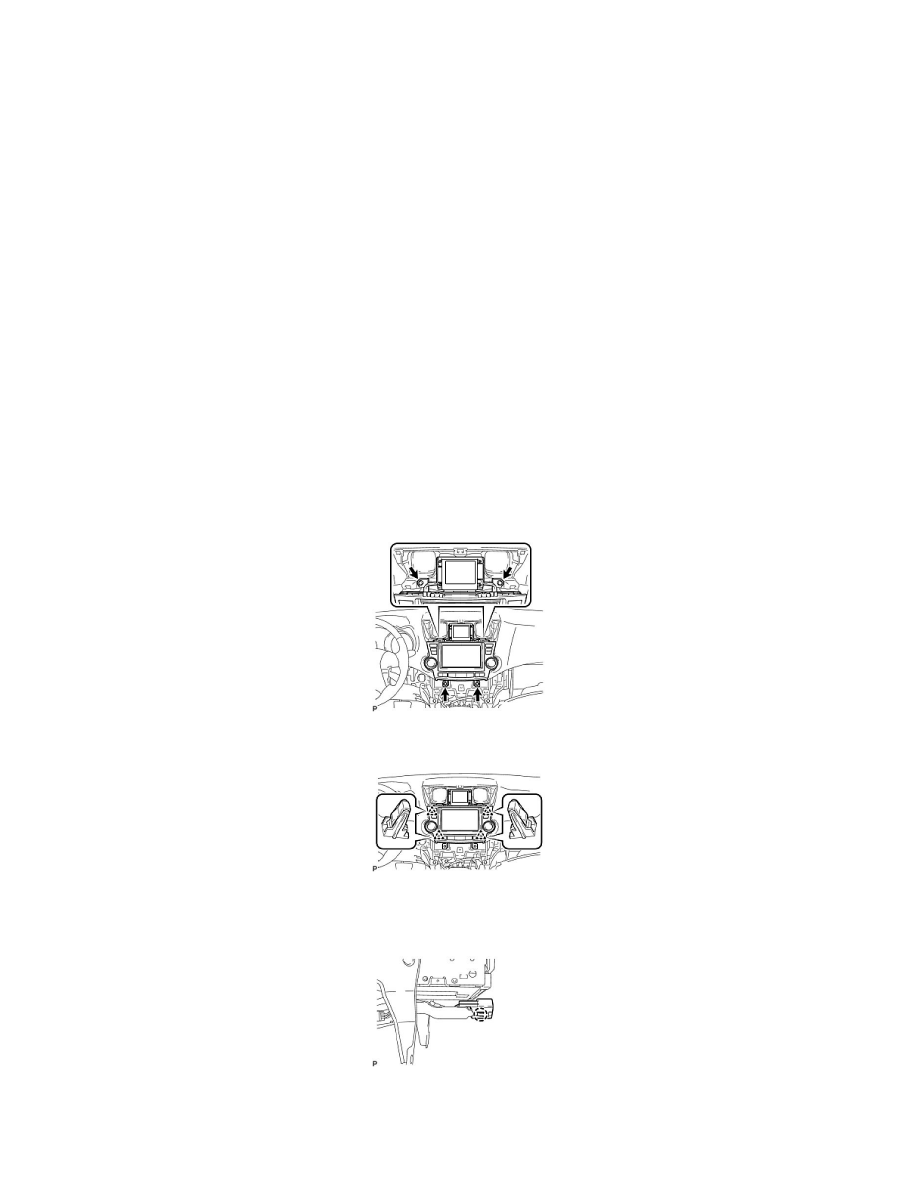

6. REMOVE NAVIGATION RECEIVER ASSEMBLY WITH BRACKET

(a) Remove the 4 bolts.

(b) Pull the navigation receiver assembly with bracket toward the rear of the vehicle and disengage the 4 clips.
(c) Disconnect each connector and remove the navigation receiver assembly with bracket.

7. REMOVE NO. 1 RADIO BRACKET

(a) Disengage the claw and disconnect the connector.
