(b) Move the shift lever the P or N position (for automatic transaxle models).

(c) Fully depress the clutch pedal (for manual transaxle models).

(d) Crank the engine.

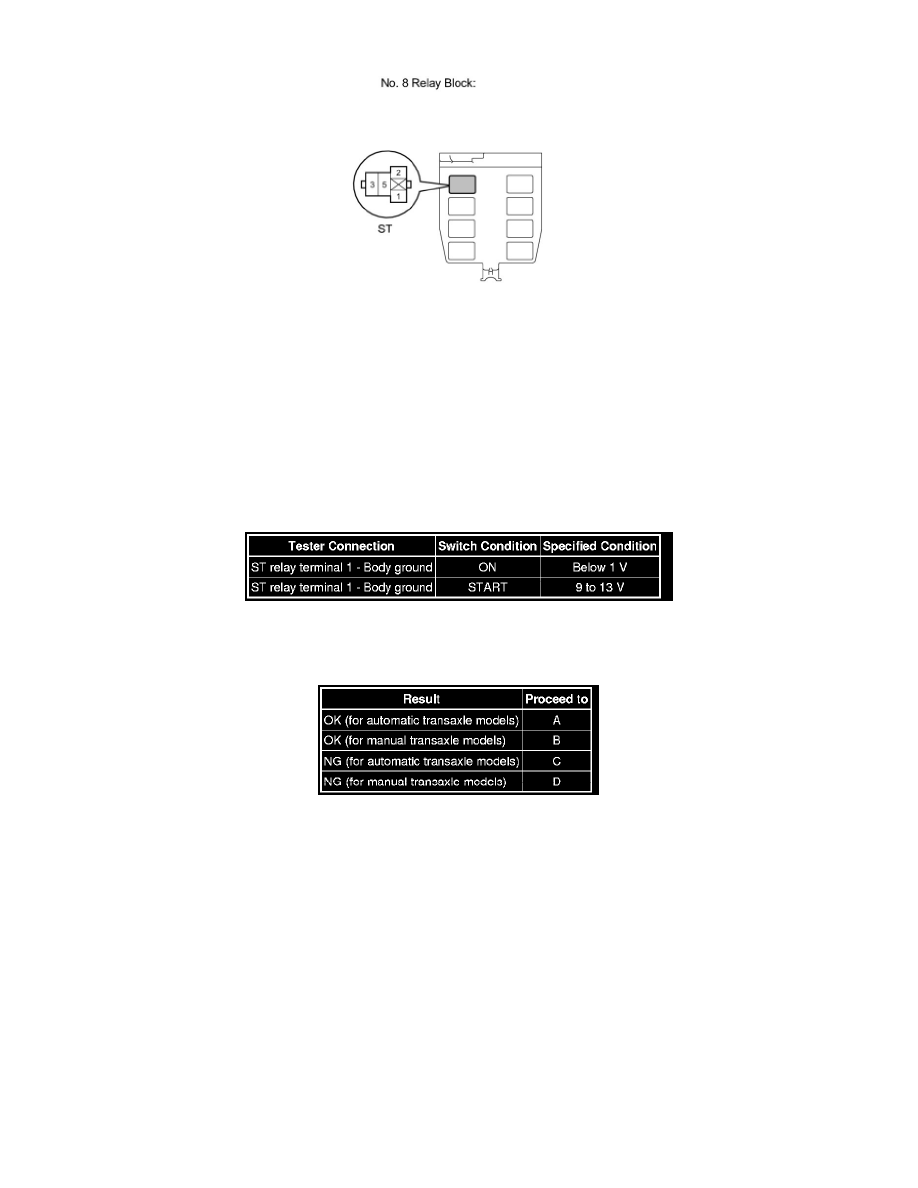

(e) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

(f) Reinstall the ST relay.

Result:

D --  INSPECT CLUTCH PEDAL SWITCH

C --  INSPECT PARK/NEUTRAL POSITION SWITCH

B --  CHECK HARNESS AND CONNECTOR (CLUTCH PEDAL SWITCH - ECM)
A -- Continue to next step.

4. CHECK HARNESS AND CONNECTOR (PARK/NEUTRAL POSITION SWITCH - ECM)

(a) Disconnect the ECM connector.
