Coolant: Service and Repair

2AZ-FE COOLING: COOLANT: REPLACEMENT

REPLACEMENT

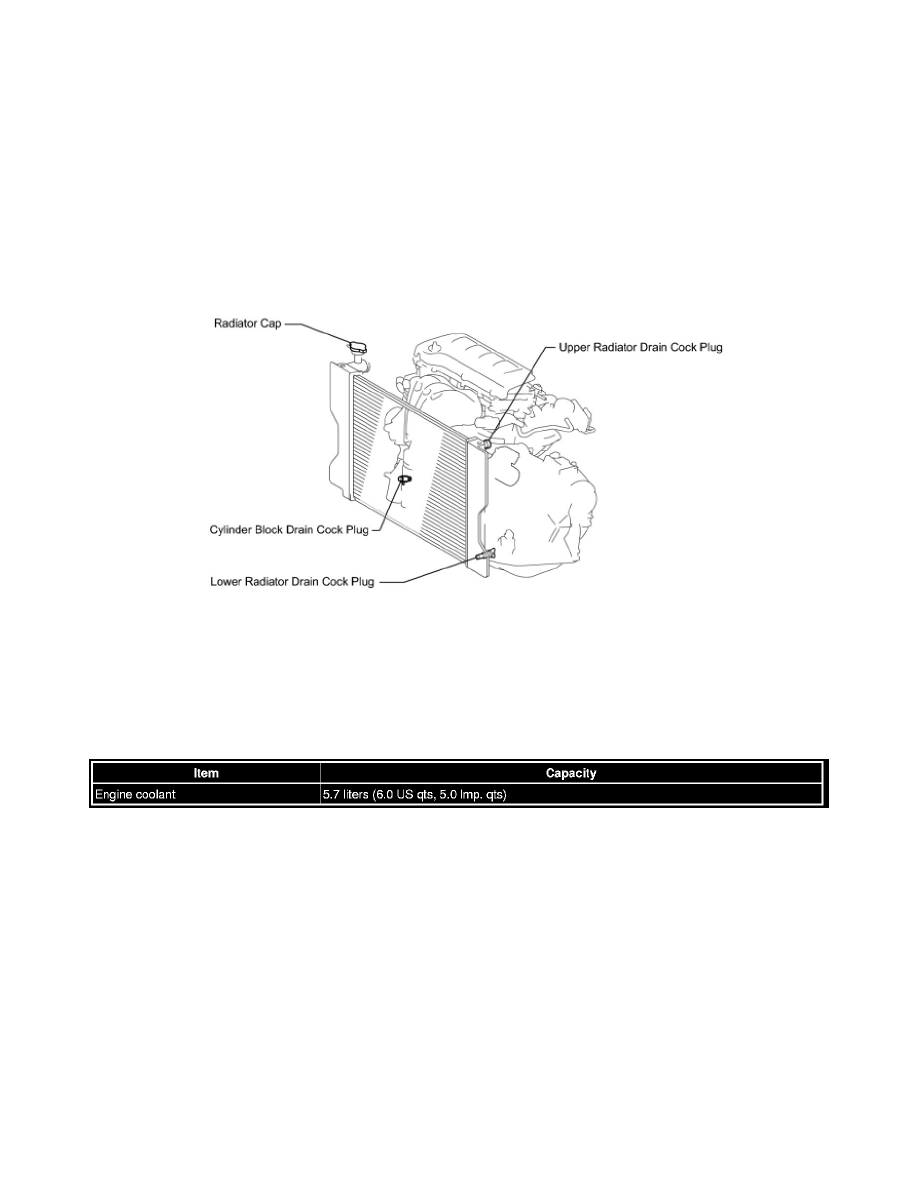

1. DRAIN ENGINE COOLANT

(a) Loosen the lower radiator drain cock plug.

CAUTION:  Do not loosen the lower radiator drain cock plug while the engine and radiator are still hot.
Pressurized, hot engine coolant and steam may be released and cause serious burns.
HINT:  Collect the coolant in a container and dispose of it according to the regulations in your area.

(b) Remove the radiator cap.
(c) Loosen the cylinder block drain cock plug.

2. ADD ENGINE COOLANT

(a) Tighten the lower radiator drain cock plug.
(b) Tighten the cylinder block drain cock plug.

Torque: 13 Nm (130 kgf-cm, 9 ft-lbf)

(c) Loosen the upper radiator drain cock plug.
(d) Slowly fill the radiator with TOYOTA Super Long Life Coolant (SLLC).

Standard Capacity:

HINT:
-

TOYOTA vehicles are filled with TOYOTA SLLC at the factory. In order to avoid damage to the engine cooling system and other
technical problems, only use TOYOTA SLLC or similar high quality ethylene glycol based non-silicate, non-amine, non-nitrite, non-borate
coolant with long-life hybrid organic acid technology (coolant with long-life hybrid organic acid technology consists of a combination of
low phosphates and organic acids).

-

Contact your TOYOTA dealer for further details.

NOTE:  Never use water as a substitute for engine coolant.

(e) Squeeze the inlet and outlet radiator hoses several times by hand, and then check the level of the coolant.

If the coolant level is low, add coolant.

(f) Tighten the upper radiator drain cock plug.
(g) Slowly pour coolant into the radiator reservoir tank until it reaches the FULL line.
(h) Install the radiator cap sub-assembly and reservoir tank cap.
(i) Start the engine and warm it up.
(j) Bleed air from the cooling system.

NOTICE:
-

Before starting the engine, turn the A/C switch off.

-

Adjust the air conditioning temperature setting to MAX (HOT).

-

Adjust the air conditioning blower setting to LO.
