Refrigerant: Testing and Inspection

HEATING / AIR CONDITIONING: REFRIGERANT: ON-VEHICLE INSPECTION

ON-VEHICLE INSPECTION

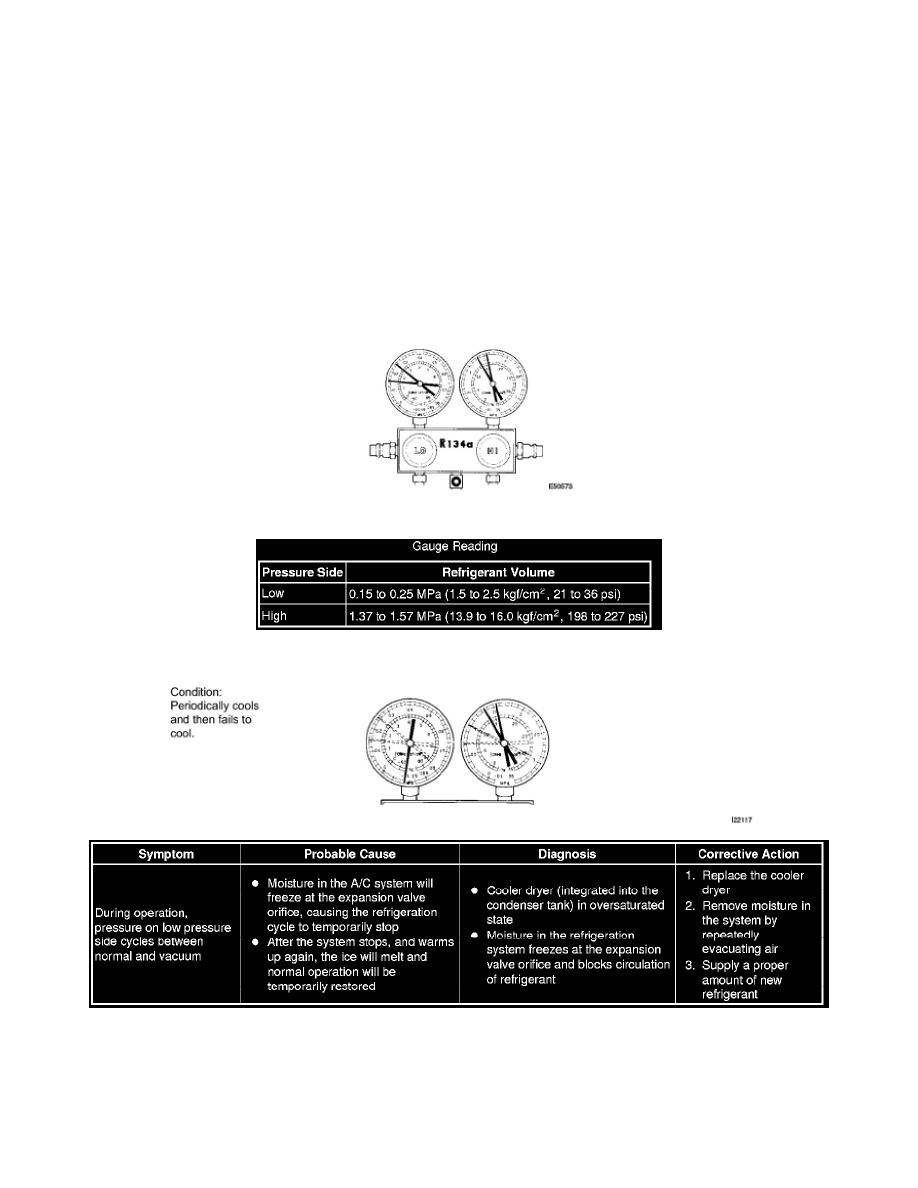

1. INSPECT REFRIGERANT PRESSURE WITH MANIFOLD GAUGE SET

HINT:  This is a method where a manifold gauge set is used to help locate the problem.

(a) Read the manifold gauge pressure when the following conditions are established.

Test conditions:
-

Temperature at the air inlet with the switch set at RECIRC is 30 to 35°C (86 to 95°F).

-

Engine is running at 1500 rpm.

-

Blower speed control switch is at "HI".

-

Temperature control dial is at "COOL".

-

A/C switch is ON.

-

Doors are fully open.

(1) Normally functioning refrigeration system

(2) Moisture is present in refrigeration system.

(3) Insufficient cooling
