Camshaft Bearing: Specifications

CAMSHAFT BEARING CAP

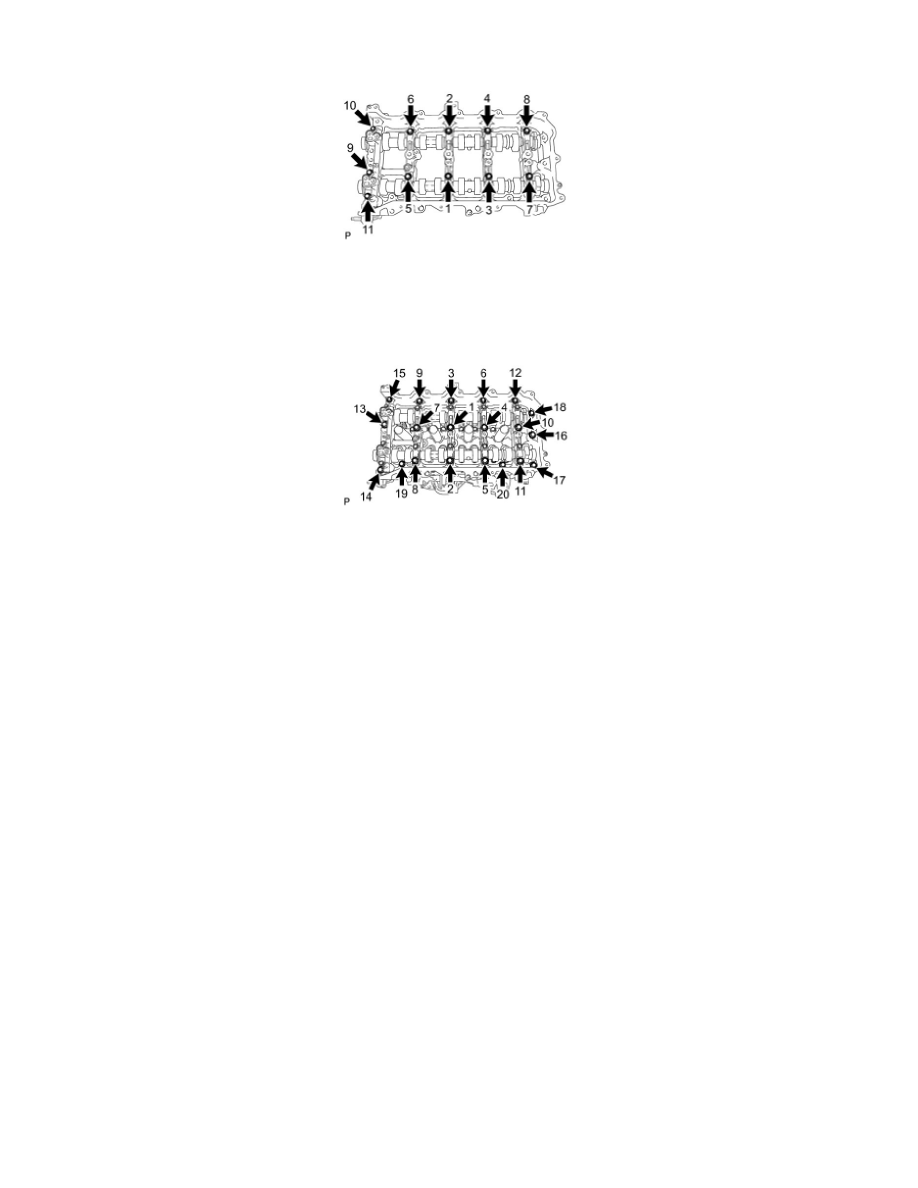

Install the 11 bolts in the order shown in the illustration.

Torque.......................................................................................................................................................................................16 Nm (163 kgf-cm, 12 ft-lbf)

CAMSHAFT HOUSING SUB-ASSEMBLY

Install the camshaft housing, and then install the 20 bolts in the order shown in the illustration.

Torque.......................................................................................................................................................................................27 Nm (275 kgf-cm, 20 ft-lbf)
