Hydraulic Control Assembly - Antilock Brakes: Service and Repair
Removal and Installation

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:  Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent airbag and seat belt
pretensioner activation.

2. REMOVE AIR CLEANER CASE SUB-ASSEMBLY (for 2AZ-FE)

a. Remove the air cleaner case.

HINT:  Refer to the procedures from the removal of the purge VSV up until the removal of the air cleaner case.

3. REMOVE AIR CLEANER CASE (for 2GR-FE)

a. Remove the air cleaner case.

HINT:  Refer to the procedures from the removal of the air cleaner cap sub-assembly up until the removal of the air cleaner case.

4. DRAIN BRAKE FLUID

NOTE:  Wash off brake fluid immediately if it comes in contact with any painted surface.

5. DISCONNECT BRAKE LINES

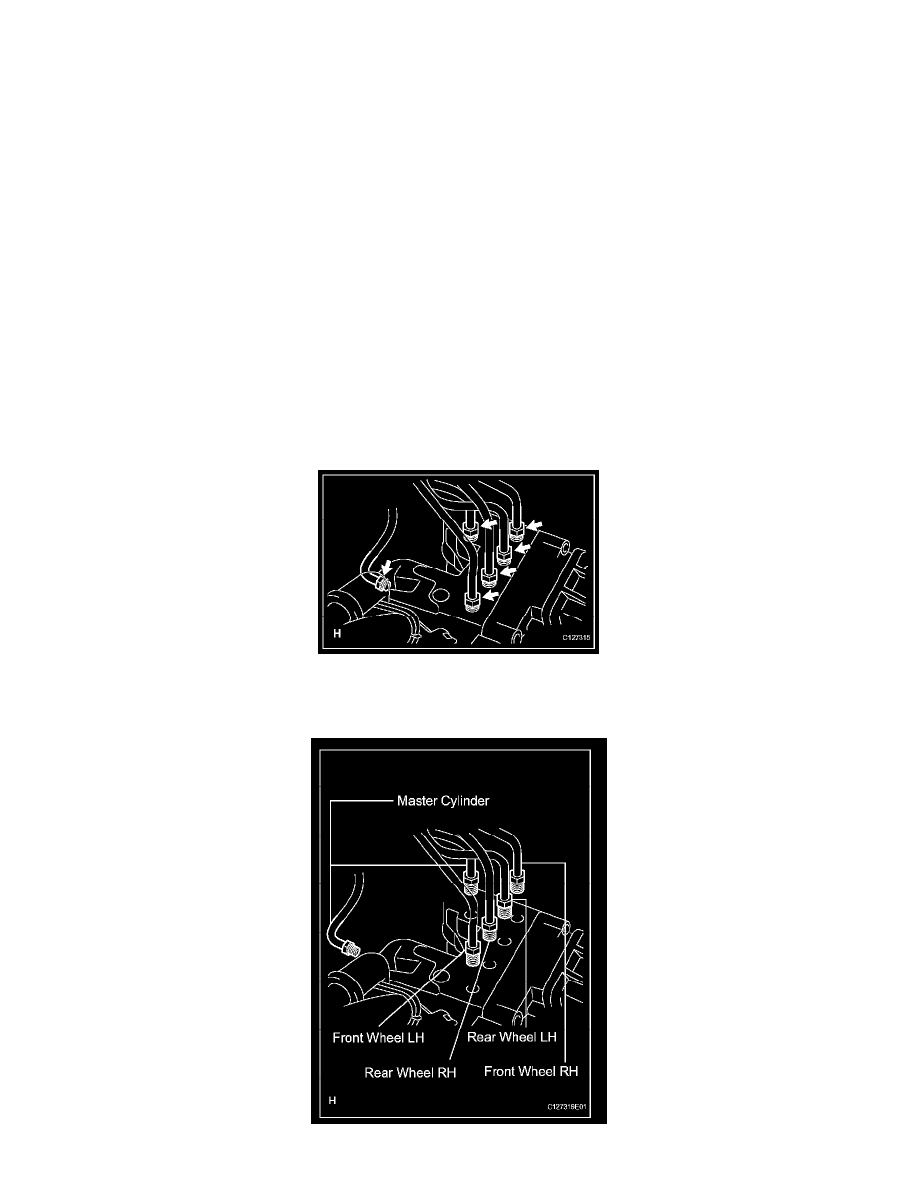

a. Using SST, disconnect the 6 brake lines from the actuator.

SST 09023-00101
