Oxygen Sensor: Service and Repair
Heated Oxygen Sensor

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:  Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent airbag and seat belt
pretensioner activation.

2. REMOVE HEATED OXYGEN SENSOR (for Bank 1 Sensor 2)

a. Disconnect the sensor connector.

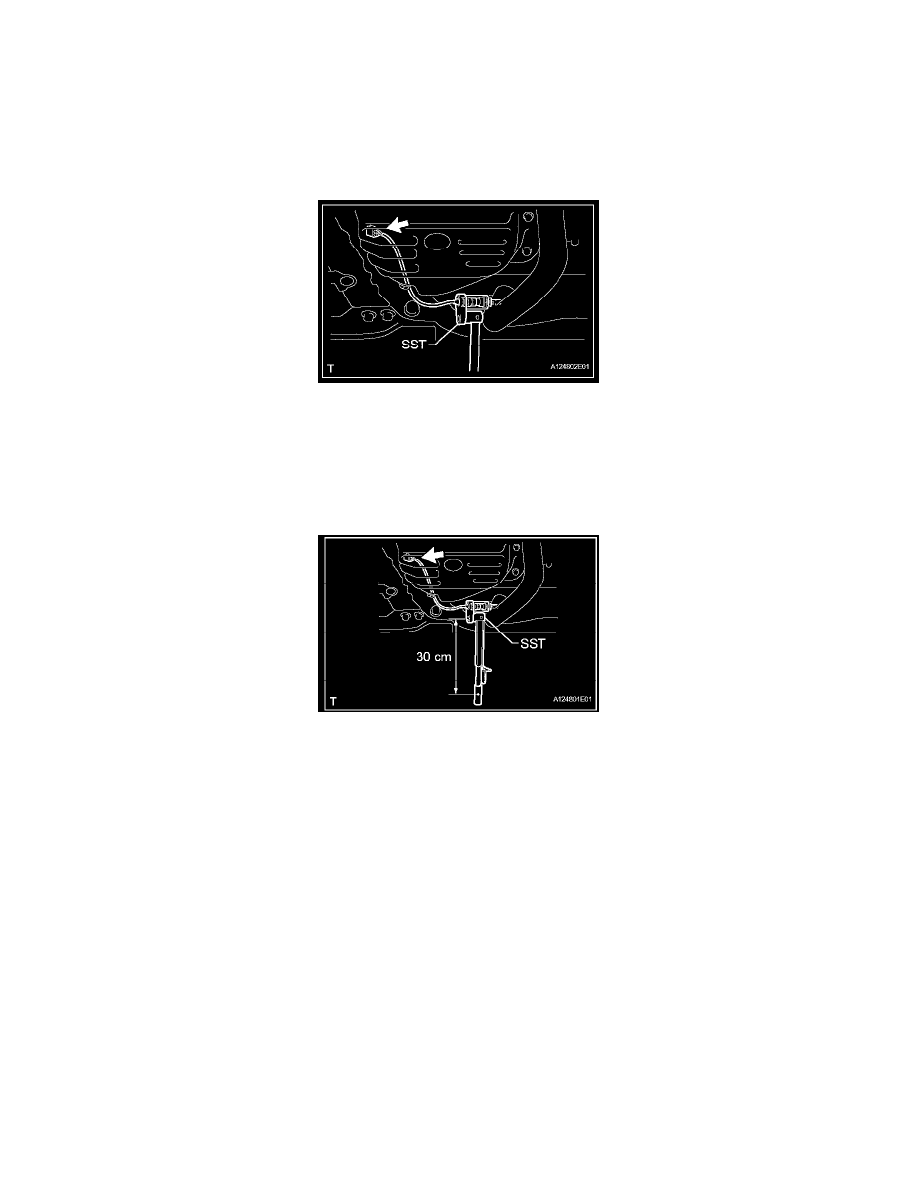

b. Using SST, remove the sensor from the front exhaust pipe.

SST 09224-00010

INSTALLATION

1. INSTALL HEATED OXYGEN SENSOR (for Bank 1 Sensor 2)

a. Using SST, install the sensor to the front exhaust pipe.

SST 09224-00010

Torque: 40 N.m (408 kgf.cm, 30 ft.lbf)  for use with SST
44 N.m (449 kgf.cm, 32 ft.lbf)  for use without SST

HINT:
-

Use a torque wrench with a fulcrum length of 30 cm (11.81 in.).

-

Make sure SST and wrench are connected in a straight line.

b. Connect the sensor connector.

2. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL
3. CHECK FOR EXHAUST GAS LEAKS
