Alignment: Service and Repair
Front Wheel Alignment

NOTICE: For Zero Point Calibration information, please refer to: TSB T-SB-0020-8 (3/25/08).

FRONT WHEEL ALIGNMENT ADJUSTMENT

1. INSPECT TIRES

a. Inspect the tires.

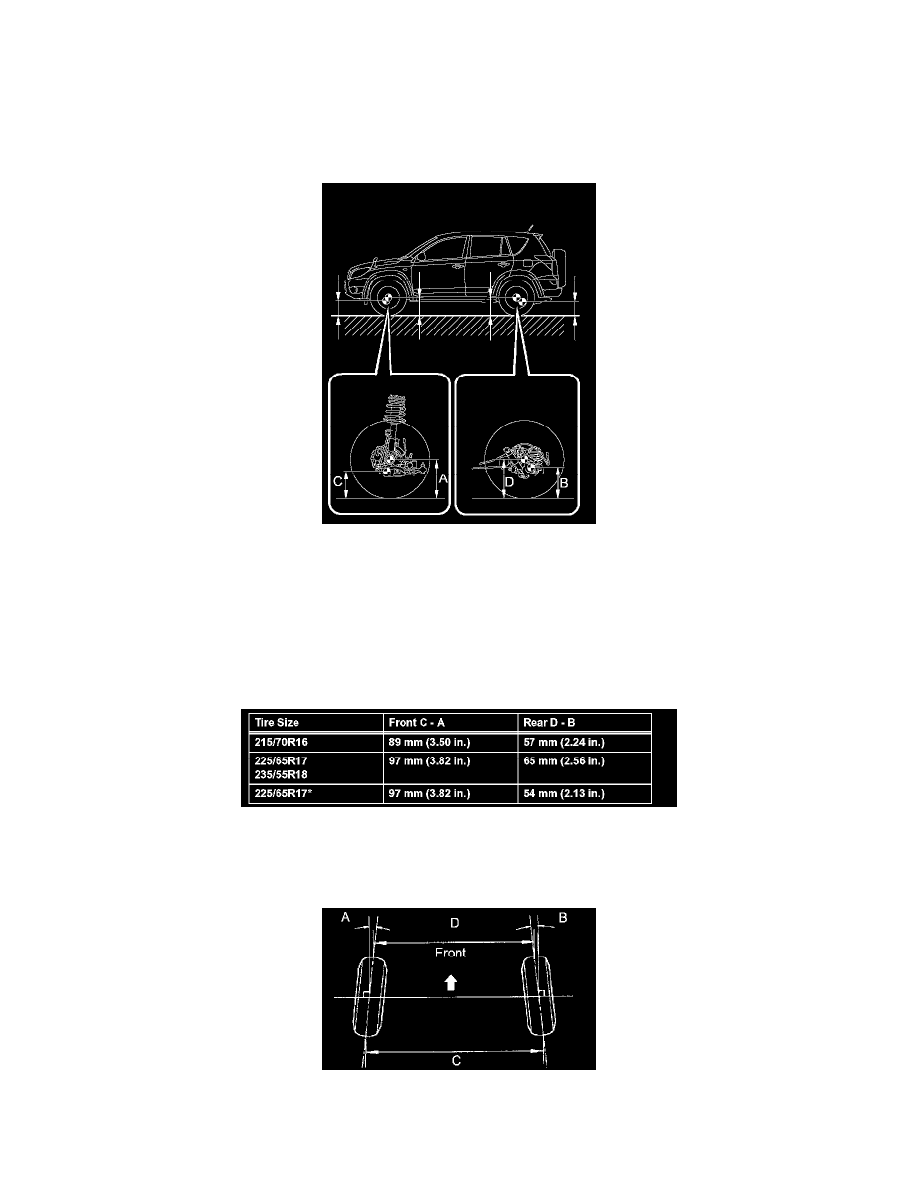

2. MEASURE VEHICLE HEIGHT

NOTICE: Before inspecting the wheel alignment, adjust the vehicle height to the specification.

a. Press down on the vehicle several times to stabilize the suspension, and measure the vehicle height.
b. Measure the front vehicle height.

1. Measure the distance from the ground to the center of the lower suspension arm front mounting bolt.

c. Measure the rear vehicle height.

1. Rear Measure the distance from the ground to the center of the body side No. 2 suspension arm mounting bolt.

Standard Vehicle Height (unloaded vehicle)

HINT: *: w/ 3rd seat. If the vehicle height is not as specified, press down on the vehicle several times to stabilize the suspension. Then
measure the vehicle height again.

3. INSPECT TOE-IN
