b. Remove the gasket from the thermostat.

INSPECTION

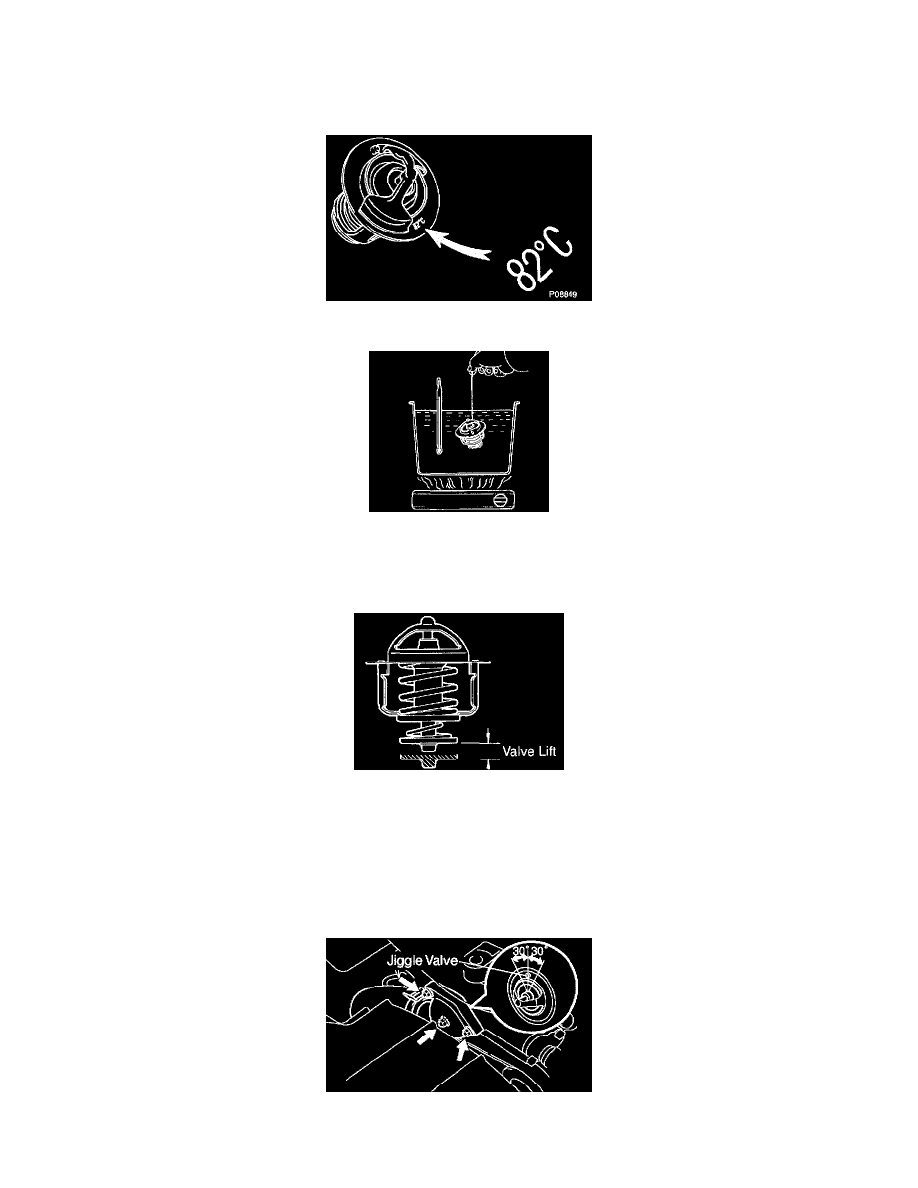

INSPECT THERMOSTAT

HINT:  The thermostat is numbered with the valve opening temperature.

a. Immerse the thermostat in water and gradually heat the water.
b. Check the valve opening temperature.

Valve opening temperature: 80 - 84°C (176 - 183°F)
If the valve opening temperature is not as specified, replace the thermostat.

c. Check the valve lift.

Valve lift: 10 mm (0.39 inch) or more at 95°C (203°F)
If the valve lift is not as specified, replace the thermostat.

d. Check that the valve is fully closed when the thermostat is at low temperatures (below 40°C (104°F)).

If not closed, replace the thermostat.

INSTALLATION

1. PLACE THERMOSTAT IN WHITER INLET HOUSING

a. Install a new gasket to the thermostat.
b. Insert the thermostat into the water inlet housing with the jiggle valve facing straight upward.
