Blower Motor: Testing and Inspection
Rear Blower Motor

INSPECTION

1. REMOVE REAR SEAT OUTER BELT FLOOR ANCHORS
2. REMOVE BACK DOOR SCUFF PLATE
3. REMOVE REAR DOOR SCUFF PLATE RH
4. REMOVE REAR WINDOW SIDE GARNISH
5. REMOVE REAR QUARTER TRIM PANEL RH

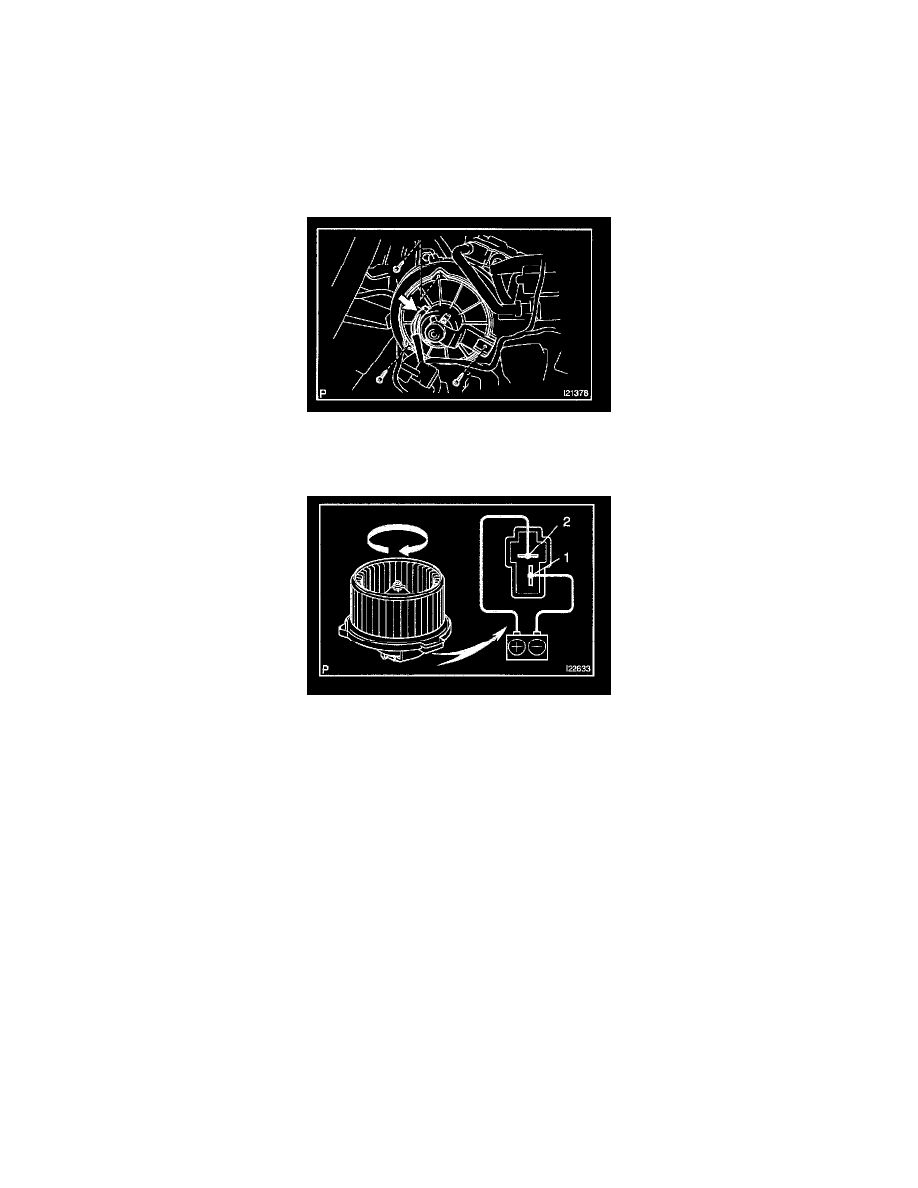

6. REMOVE BLOWER MOTOR

a. Disconnect the blower motor connector.
b. Remove the 3 screws and blower motor.

7. INSPECT BLOWER MOTOR OPERATION

Connect the positive (+) lead from the battery to terminal 2 and the negative (-) lead to terminal 1, then check that the motor operations smoothly.
If operation is not as specified, replace the blower motor.

8. INSTALL BLOWER MOTOR
9. INSTALL REAR QUARTER TRIM PANEL RH

10. INSTALL REAR WINDOW SIDE GARNISH
11. INSTALL REAR DOOR SCUFF PLATE RH
12. INSTALL BACK DOOR SCUFF PLATE
13. INSTALL REAR SEAT OUTER BELT FLOOR ANCHORS
