Toyota Workshop Service and Repair Manuals

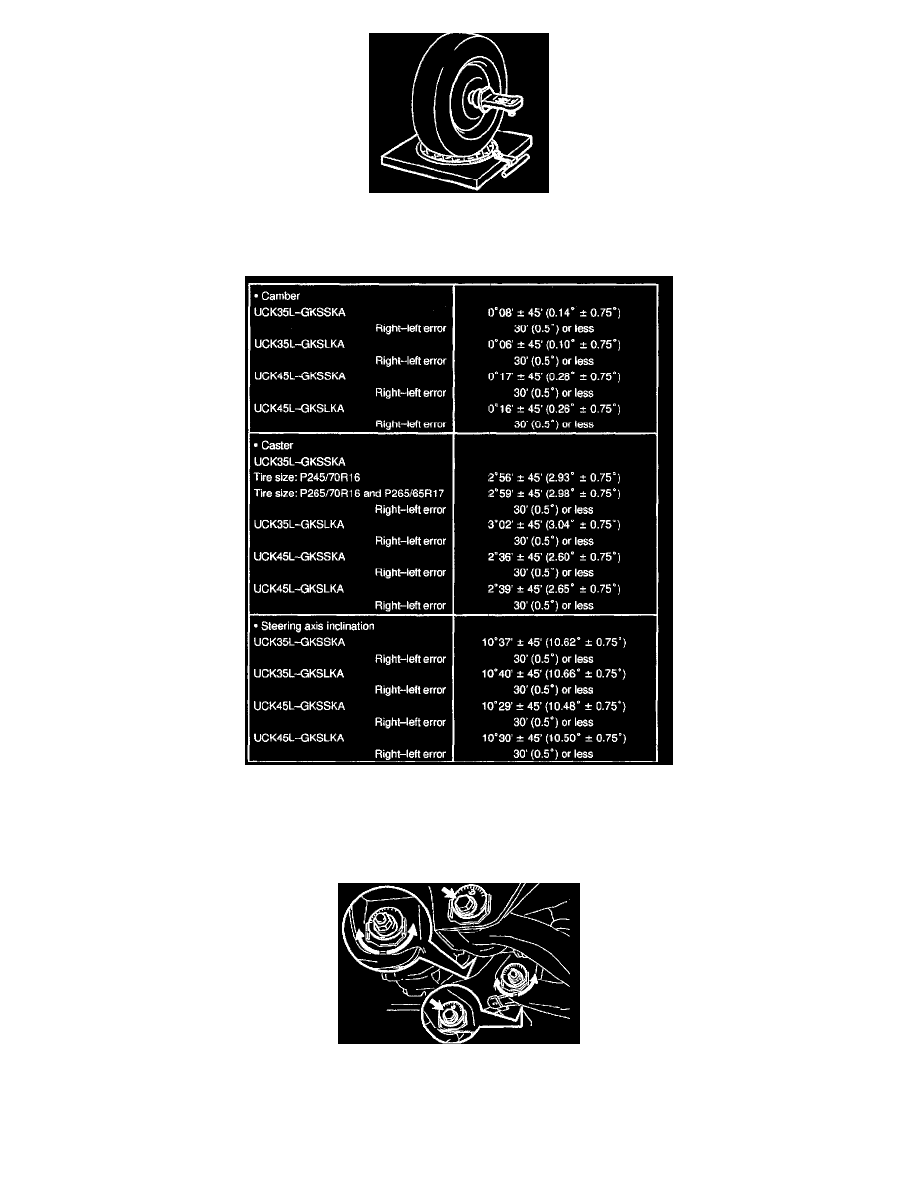

2. INSTALL CAMBER-CASTER-KINGPIN GAUGE OR POSITION VEHICLE ON WHEEL ALIGNMENT TESTER

Follow the specific instructions of the equipment manufacturer.

3. INSPECT CAMBER, CASTER AND STEERING AXIS INCLINATION

Camber, caster and steering axis inclination

If the steering axis inclination is not within the specified value, after the camber and caster have been correctly adjusted, recheck the steering
knuckle and front wheel for bearing or looseness.

4. ADJUST CAMBER AND CASTER

a. Loosen the front and/or rear adjusting cam set bolts.
b. Adjust the camber and caster by front and/or rear adjusting cams (See adjustment chart).

HINT:  Try to adjust the camber and caster to the center of the specified values.
