CAUTION:  For removal and installation of the front passenger airbag assembly, and be sure to follow the correct procedure.

Vehicle involved in collision and airbag is deployed:

INSPECT SUPPLEMENTAL RESTRAINT SYSTEM

a. Do a diagnostic system check.*
b. Do a visual check which includes the following items with the front passenger airbag assembly removed from the vehicle.

-

Check the deformation or cracks on the instrument panel and instrument panel reinforcement.

-

Check the damage on the connector and wire harness.

HINT:  If the instrument panel or instrument panel reinforcement is deformed or cracked, never repair it. Always replace it with a new one.

CAUTION:  For removal and installation of the front passenger airbag assembly, and be sure to follow the correct procedure.

* Refer to SRS Warning Light Check, and How to Display and Read Diagnostic Trouble Codes in Air Bag Systems; Testing and Inspection.

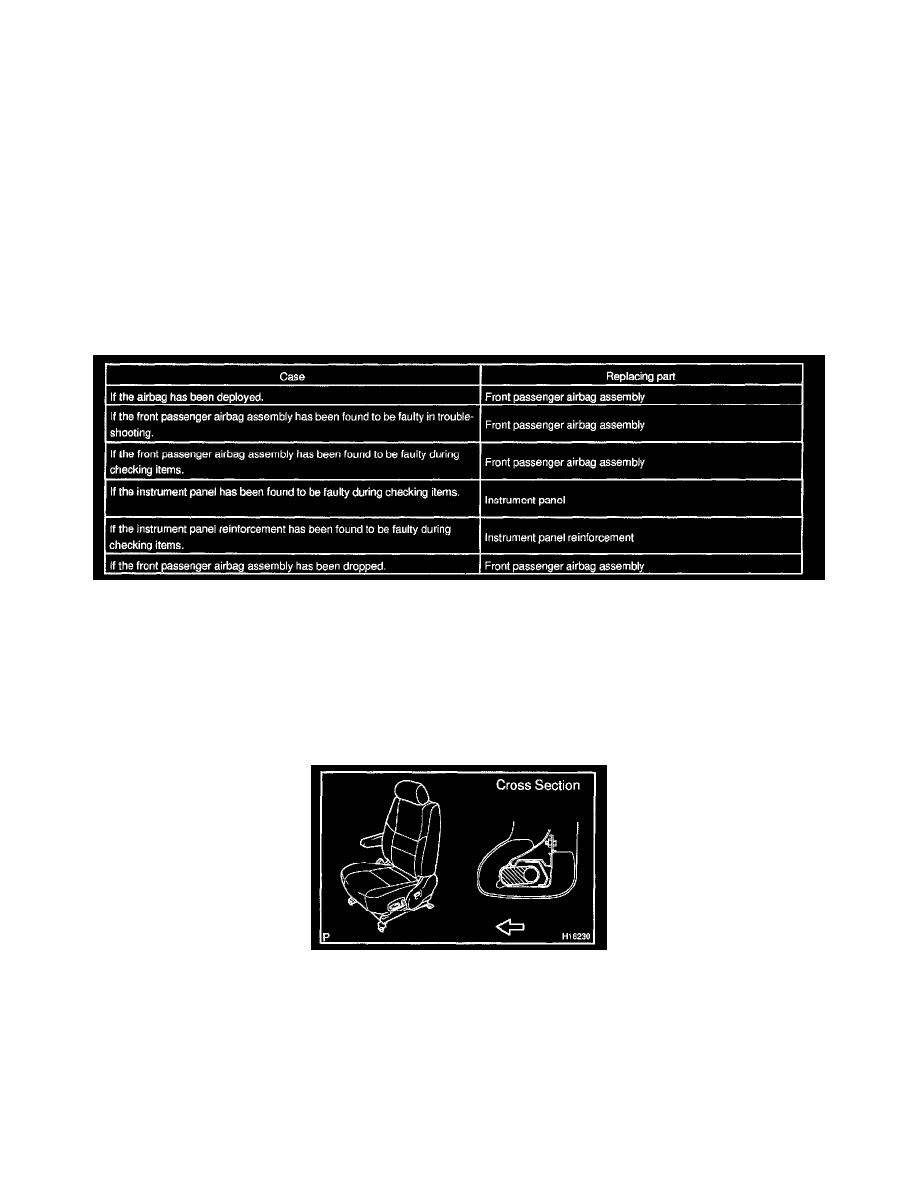

REPLACEMENT REQUIREMENTS

In the following cases, replace the front passenger airbag assembly, instrument panel or instrument panel reinforcement.

CAUTION:  Be sure to follow the correct procedure, for removal and installation of the side and curtain shield airbag sensor assembly.

SIDE AIRBAG ASSEMBLY

MANUAL SEAT

INSPECTION

Vehicles not involved in collision:

INSPECT SUPPLEMENTAL RESTRAINT SYSTEM

a. Do a diagnostic system check.*
b. Do a visual check which includes the following item with the seatback assembly installed in the vehicle. Check that there are no cuts or frayed in

seams and outside of seatback cover.

Vehicle involved in a collision and airbag Is not deployed:

INSPECT SUPPLEMENTAL RESTRAINT SYSTEM
