f.

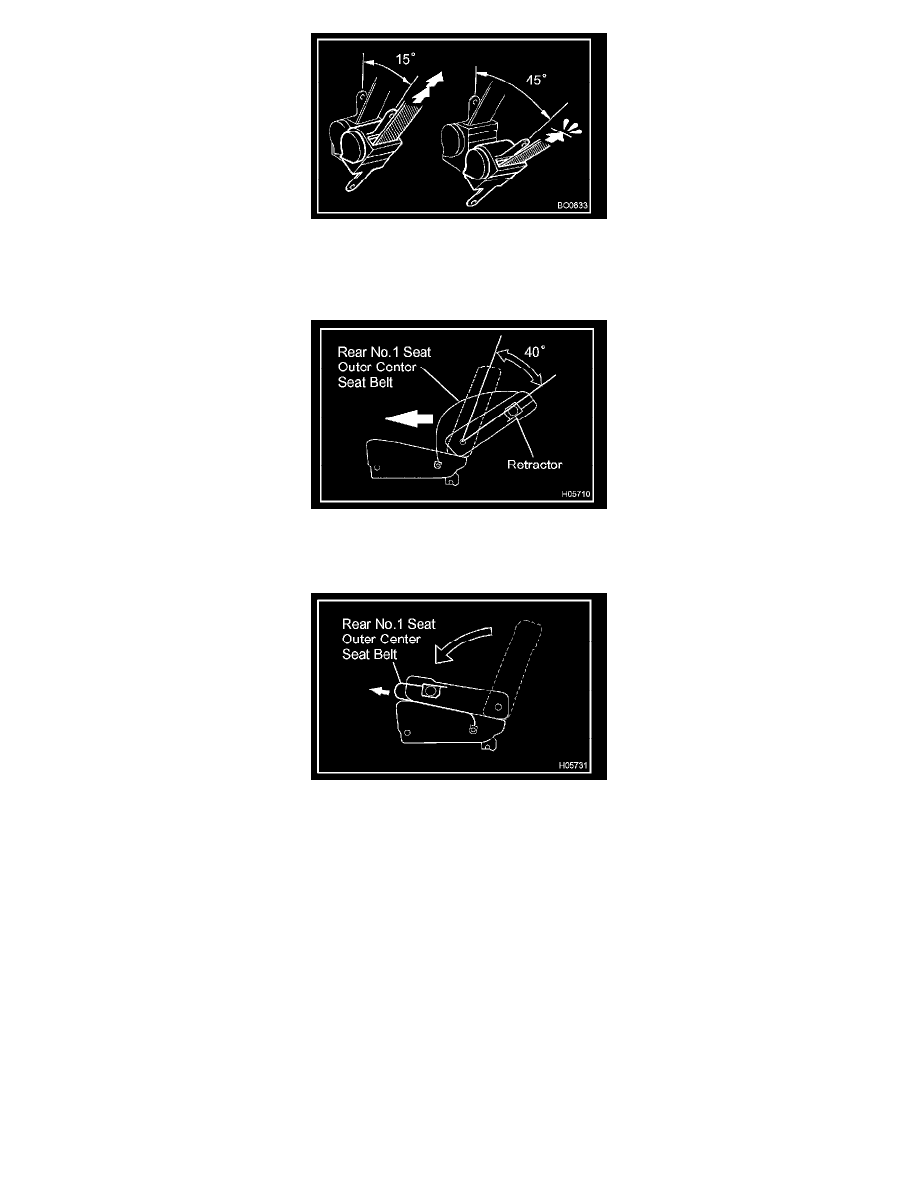

Make sure that the belt can be pulled out at a tilt of 15 degrees or less, and cannot be pulled out at over 45 degrees of tilt.
If a problem is found, replace the assembly.

4. INSPECT REAR NO.1 SEAT CENTER BELT

a. After extracting 300 mm (11.81 in.), check that the belt is locked when suddenly extracted.
b. Check that the belt can be extracted 300 mm (11.81 in.) without being locked when the seat is reclined as shown in the illustration.
c. Check that the belt is locked when the belt is extracted by a certain amount under (a) condition.

d. When folding down the seatback forward and extracting the seat belt slowly, check that the belt is locked after a certain length (approx. 500

mm (19.69 in.)) of the belt has been extracted.
