1. Remove the front door scuff plate.
2. Remove the slide door scuff plate.
3. Remove the center pillar lower garnish.

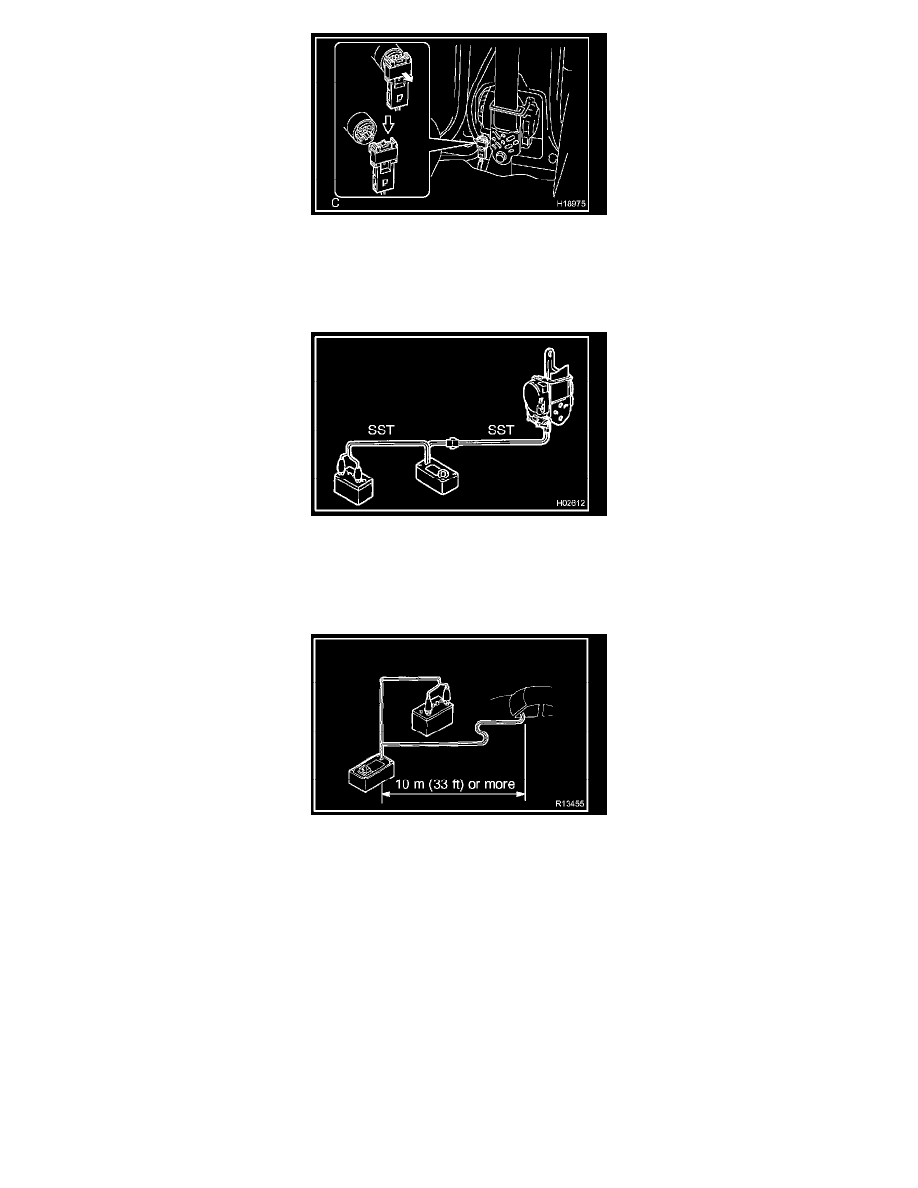

4. Disconnect the pretensioner connector as shown in the illustration.
5. Buckle the front seat belt and check that there is no looseness and slack in the front seat inner belt and front seat outer belt.

6. Connect the 2 SST each other, then connect them to the seat belt pretensioner.

SST 09082-00700, 09082-00740

NOTE:  To avoid damaging the SST connector and wire harness, do not lock secondary lock of the twin lock.

7. Move the SST to at least 10 m (33 ft) away from the front of the vehicle.
8. Close all the doors and windows of the vehicle.

NOTE:  Take care not to damage the SST wire harness.

9. Connect the SST red clip to the battery positive (+) terminal and the black clip to the negative (-) terminal.

d. Activate seat belt pretensioner.

1. Confirm that no one is inside the vehicle or within 10 m (33 ft) area around the vehicle.
2. Press the SST activation switch and activate the seat belt pretensioner.

HINT:  The seat belt pretensioner operates simultaneously as the LED of the SST activation switch lights up.

e. Dispose of the front seat outer belt (with seat belt pretensioner).

CAUTION:

-

The front seat outer belt is very hot when the seat belt pretensioner is activated, so leave it alone for at least 30 minutes after
activation.
