Compressor HVAC: Removal and Replacement

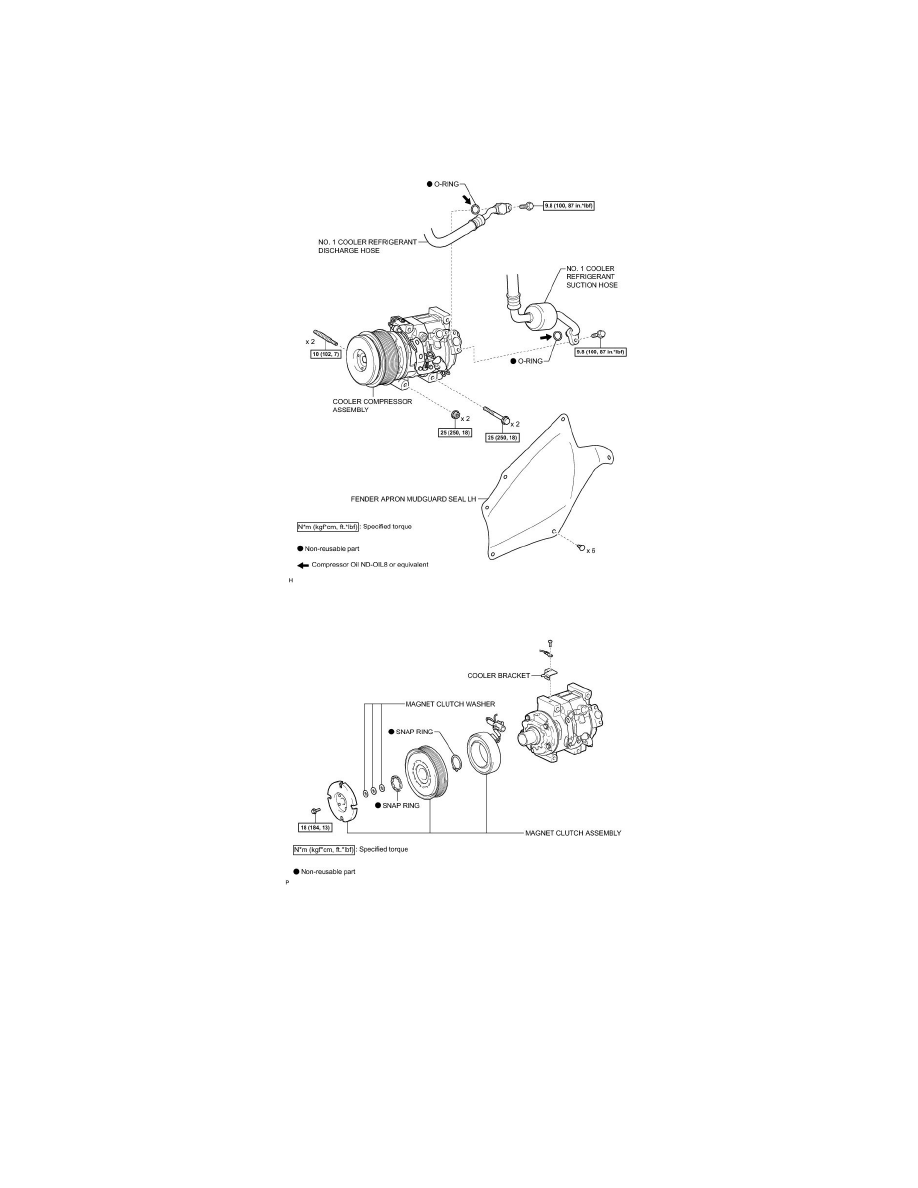

Components

HEATING / AIR CONDITIONING: COMPRESSOR: COMPONENTS

Removal

HEATING / AIR CONDITIONING: COMPRESSOR: REMOVAL

1. RECOVER REFRIGERANT FROM REFRIGERATION SYSTEM   See: Service and Repair

2. REMOVE FAN & GENERATOR V BELT

(a) Remove the fan and generator V belt    See: Engine, Cooling and Exhaust/Engine/Drive Belts, Mounts, Brackets and Accessories/Drive

Belt/Service and Repair/Removal.

3. REMOVE FENDER APRON MUDGUARD SEAL LH
