Coolant: Service and Repair

1UR-FE COOLING: COOLANT: REPLACEMENT

1. REMOVE NO. 1 ENGINE UNDER COVER   See: Engine Oil/Service and Repair/Replacement

2. DRAIN ENGINE COOLANT

CAUTION:
Do not remove the radiator cap while the engine and radiator are still hot. Pressurized, hot engine coolant and steam may be released
and cause serious burns.

HINT
Collect the coolant in a container and dispose of it according to the regulations in your area.

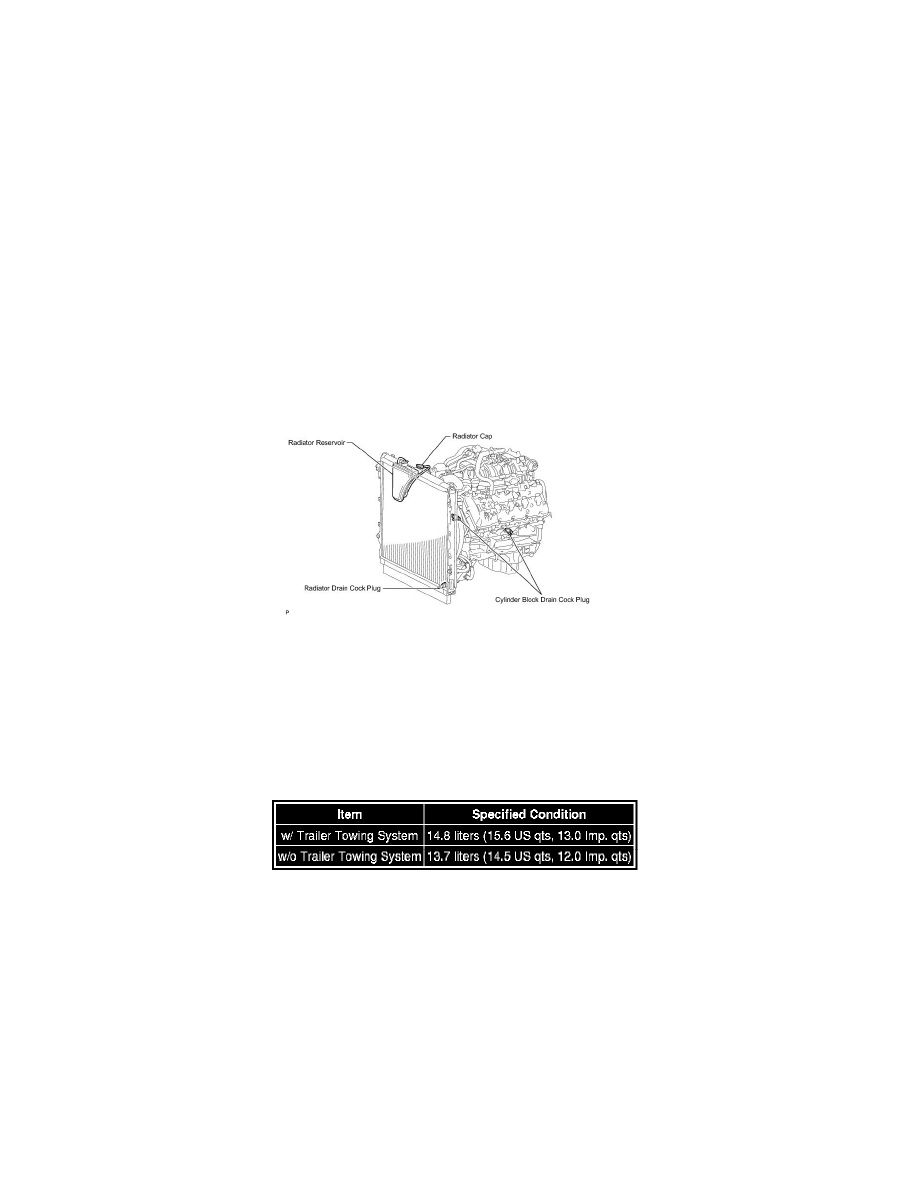

(a) Loosen the radiator drain cock plug.

(b) Remove the radiator cap. Then drain the coolant from the radiator.

(c) Loosen the 2 cylinder block drain cock plugs. Then drain the coolant from the engine.

(d) Tighten the 2 cylinder block drain cock plugs.

Torque : 13 Nm (130 kgf-cm, 9 ft-lbf)

(e) Tighten the radiator drain cock plug by hand.

3. ADD ENGINE COOLANT

(a) Add engine coolant.

Standard Capacity:

NOTICE:
Do not substitute plain water for engine coolant.

HINT
TOYOTA vehicles are filled with TOYOTA SLLC at the factory. In order to avoid damage to the engine cooling system and other
technical problems, only use TOYOTA SLLC or similar high quality ethylene glycol based non-silicate, non-amine, non-nitrite,
non-borate coolant with long-life hybrid organic acid technology (coolant with long-life hybrid organic acid technology is a
combination of low phosphates and organic acids).
