Control Assembly: Service and Repair
Air Conditioning Control Assembly

Removal and Installation

REMOVAL

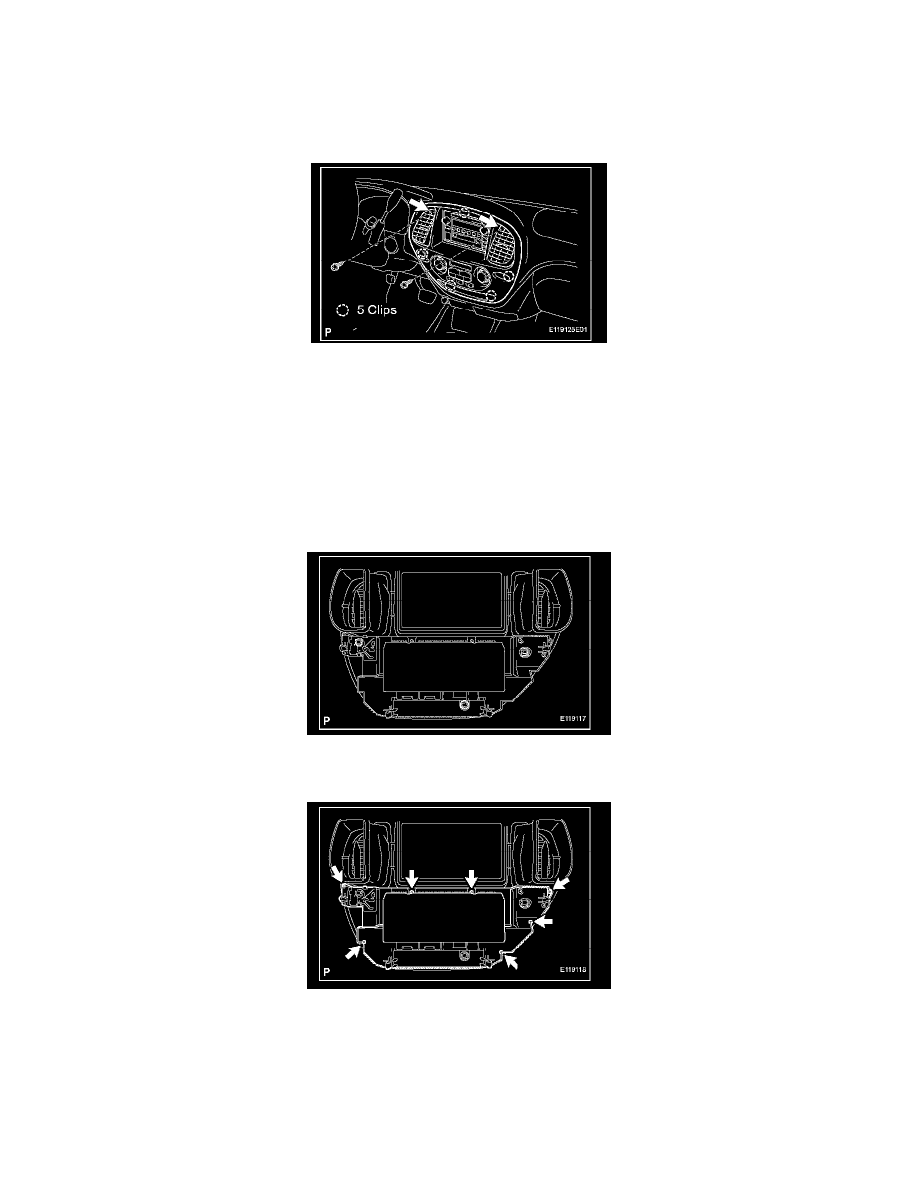

1. REMOVE AIR CONDITIONER CONTROL ASSEMBLY

a. Remove the 2 screws.
b. Remove the integration control panel by pulling the portions indicated by arrows in the illustration.
c. Disconnect the connector.

INSTALLATION

Installation is in the reverse order of removal.

Disassembly and Reassembly

DISASSEMBLY

1. REMOVE BULBS

a. Remove the 3 bulbs.

2. REMOVE AIR CONDITIONER AMPLIFIER ASSEMBLY

a. Remove the 7 screws and heater control housing.
