Toyota Workshop Service and Repair Manuals

Housing Assembly HVAC: Service and Repair
Front Cooling Unit

Removal and Installation

REMOVAL

1. DISCHARGE REFRIGERANT FROM REFRIGERATION SYSTEM

HINT:  At the time of installation, refer to the following:
-

Evacuate air from the refrigeration system.

-

Charge the system with refrigerant and inspect for leakage of refrigerant.

Specified amount:
Single A/C: 750 ± 50 g (26.45 ± 1.76 oz.)
Dual A/C: 1050 ± 50 g (37.03 ± 1.76 oz.)

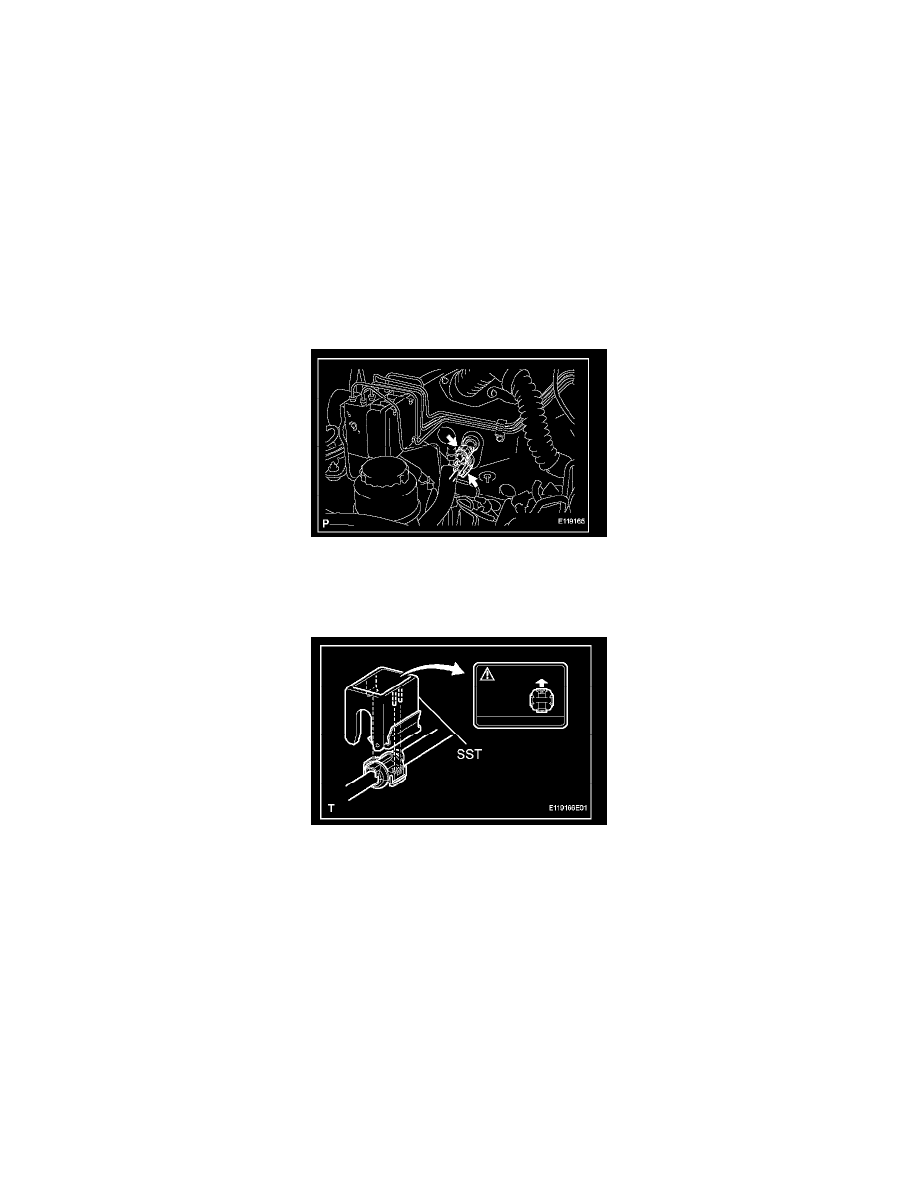

2. REMOVE LIQUID TUBE AND SUCTION TUBE

a. Using SST, remove the 2 piping clamps.

SST 09870-00015
SST 09870-00025

1. Install SST to the piping clamp.

HINT:  Confirm the directions of the piping clamp claw and SST using the illustration on the caution label.
