Information Bus: Service Precautions
CAN Communication System

PRECAUTION

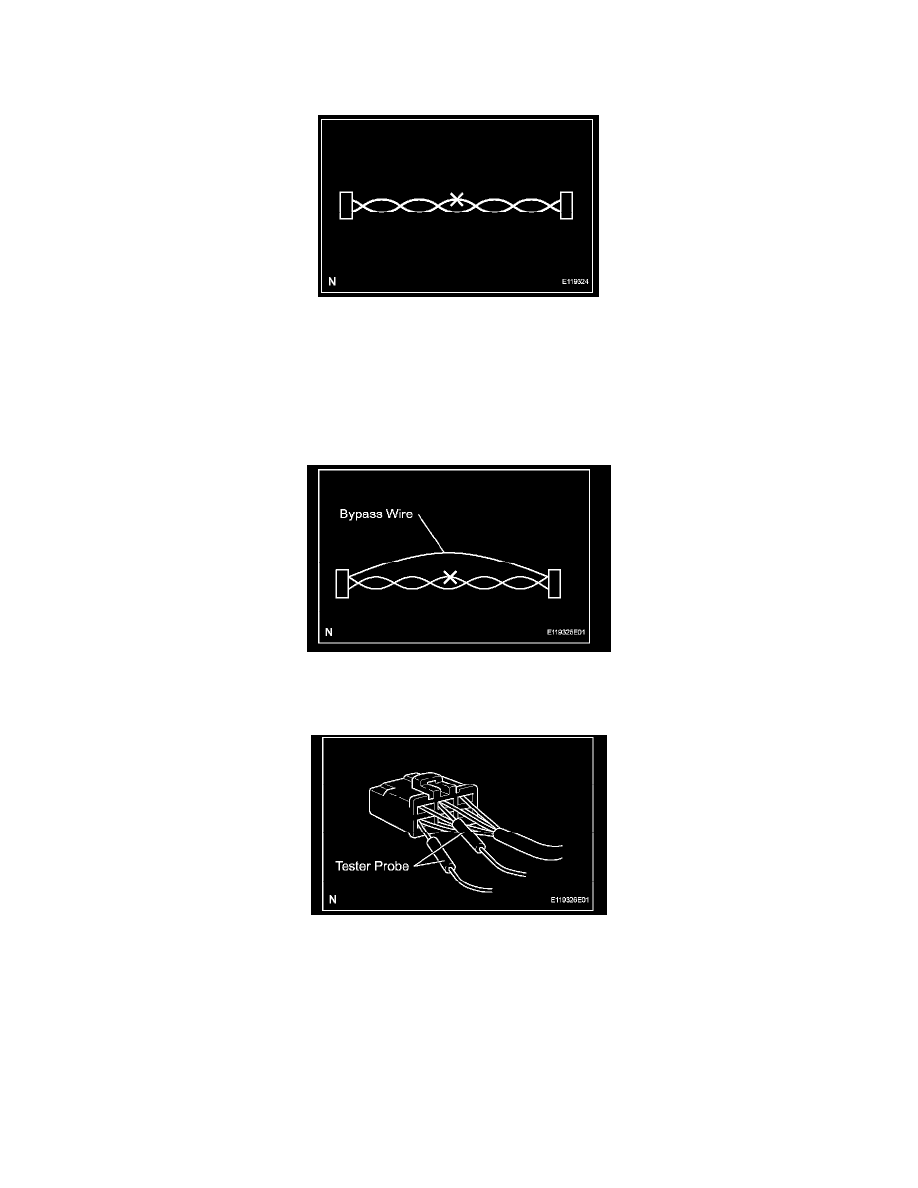

1. BUS LINE REPAIR

a. After repairing the bus line with solder, wrap the repaired part with vinyl tape.

NOTE:
-

The CANL bus line and CANH bus line must be installed together all the time. When installing, make sure to twist them. CAN bus lines
are likely to be influenced by noise if the bus lines are not twisted.

-

The difference in length of the CANL bus line and CANH bus line should be within 100 mm (3.937 in.).

-

Leave approximately 80 mm (3.150 in.) loose in the twist around the connector.

b. Do not use a bypass wire between the connectors.

NOTE: The feature of the twisted wire harness will be lost if you use a bypass wire.

2. CONNECTOR HANDLING

a. When inserting tester probes into a connector, insert them from the rear of the connector.
