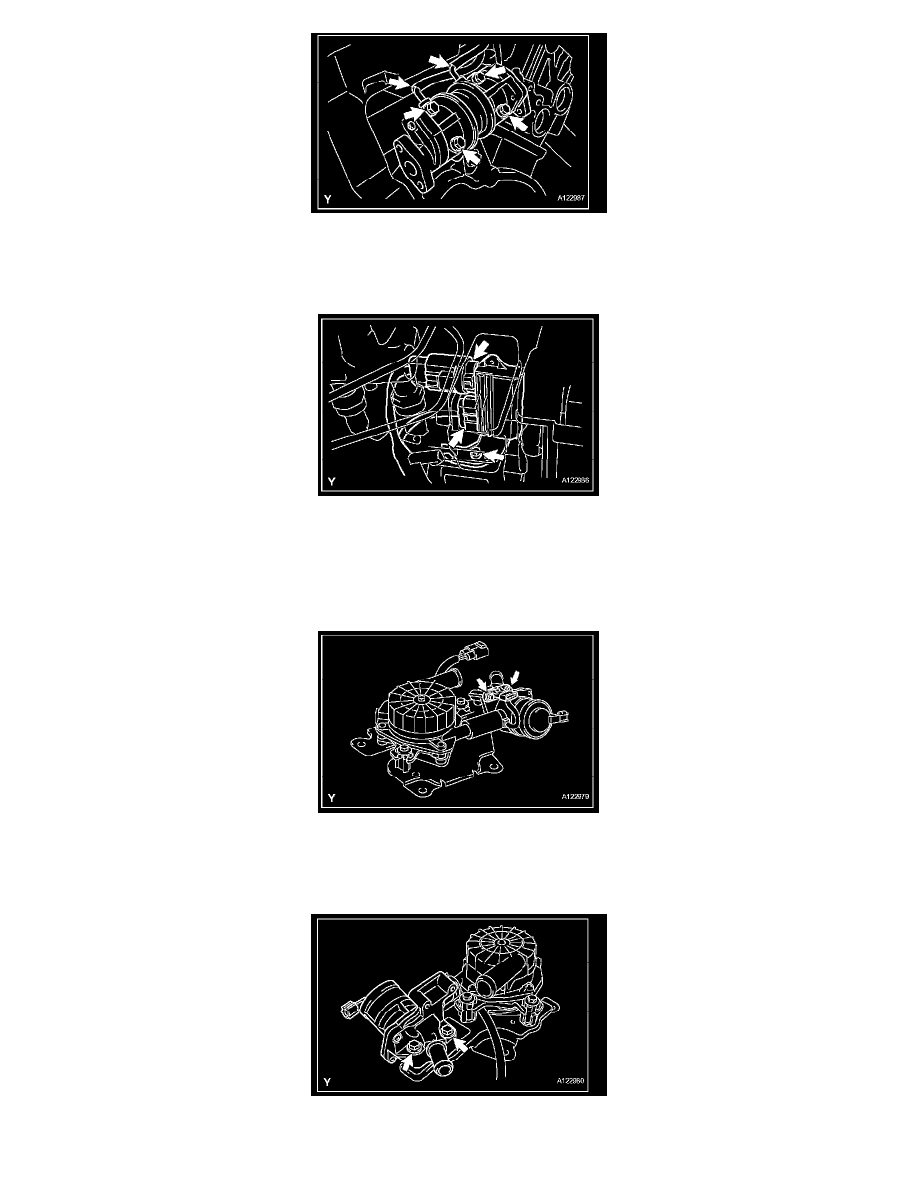

c. Remove the 4 bolts, 2 gaskets and the 2 No.2 air switching valves from the rear water by-pass joint.
d. Remove the 2 vacuum hoses from the No.2 air switching valves.

6. REMOVE AIR INJECTION CONTROL DRIVER

a. Disconnect the 2 connectors from the air injection control driver.
b. Remove the 2 bolts and air injection control driver from the body.

DISASSEMBLY

1. REMOVE PRESSURE SENSOR

a. Remove the vacuum hose from the pressure sensor and air switching valve.
b. Remove the 2 bolts and pressure sensor from the air switching valve.

2. REMOVE AIR SWITCHING VALVE

a. Remove the 2 bolts and air switching valve from the air pump bracket.
b. Remove the No.1 air hose from the air switching valve and air pump.
