Alternator: Service and Repair
Removal and Installation

REMOVAL

1. REMOVE ENGINE UNDER COVER NO.1
2. REMOVE THROTTLE BODY COVER
3. DISCONNECT CABLE FROM NEGATIVE (-) BATTERY TERMINAL
4. DISCONNECT INTAKE AIR CONNECTOR FROM THROTTLE BODY

5. REMOVE DRIVE BELT

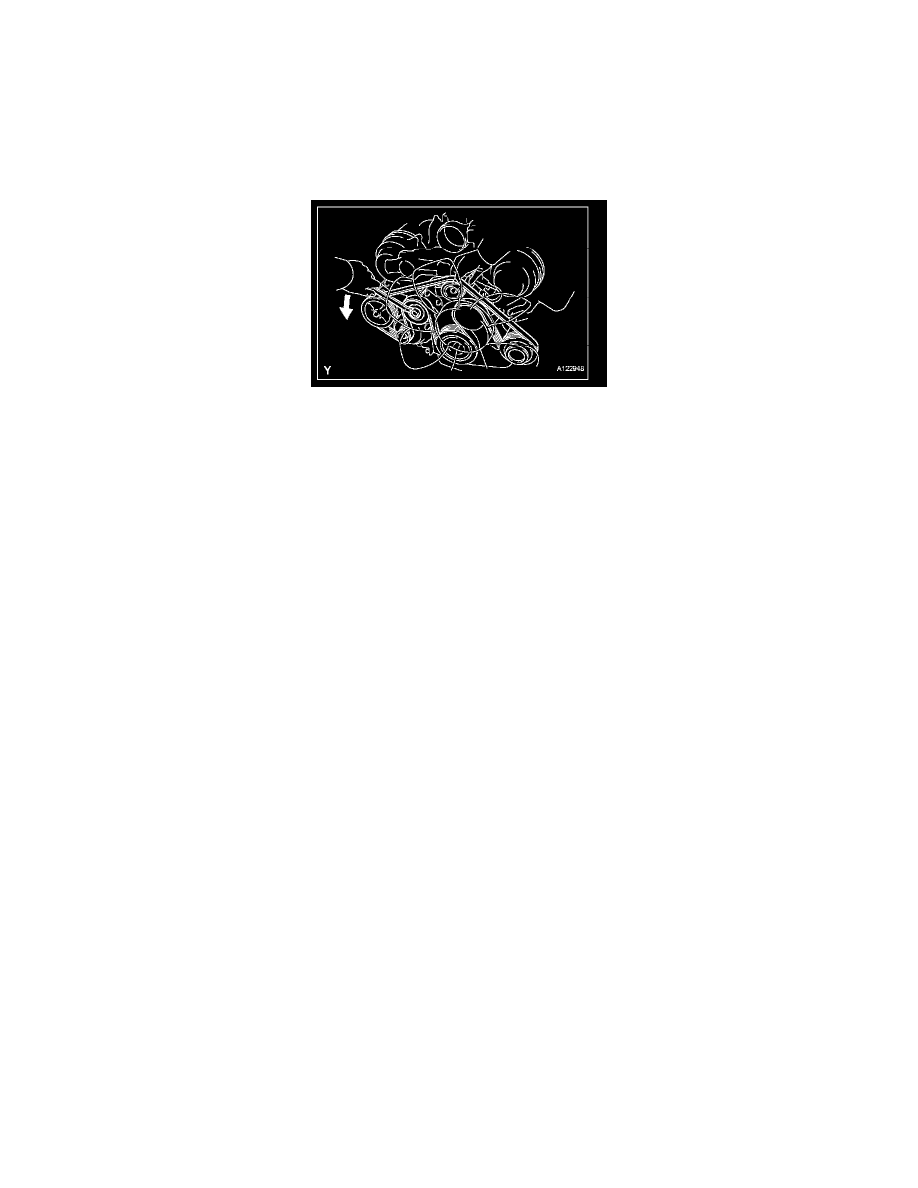

a. Loosen the belt tension by turning the belt tensioner counterclockwise, and remove the drive belt.

HINT:  The pulley bolt for the belt tensioner has a left hand thread.

6. REMOVE PS VANE PUMP FROM ENGINE
7. REMOVE GENERATOR

a. Disconnect the generator connector.
b. Remove the terminal cap and nut, and disconnect the generator wire.
c. Disconnect the wire clamp from the cord clip on generator.
d. Remove the bolt, the 2 nuts and the generator.

INSTALLATION

1. INSTALL GENERATOR

a. Install the generator with the bolt and the 2 nuts.

Torque: Bolt
39 N.m (400 kgf.cm, 29 ft.lbf)
Nut 10 mm
39 N.m (400 kgf.cm, 29 ft.lbf)
Nut 8 mm
15.5 N.m (158 kgf.cm, 11 ft.lbf)

b. Connect the generator connector.
c. Connect the generator wire with the nut.

Torque: 9.8 N.m (100 kgf.cm, 87 in.lbf)

d. Install the terminal cap.
e. Install the wire clamp to the cord clip on the generator.

2. INSTALL PS VANE PUMP
