Starter Motor: Service and Repair
Removal and Installation

REMOVAL

1. REMOVE THROTTLE BODY COVER
2. REMOVE INTAKE AIR CONNECTOR
3. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL
4. DISCONNECT THROTTLE BODY ASSEMBLY FROM INTAKE MANIFOLD
5. REMOVE INTAKE MANIFOLD ASSEMBLY
6. REMOVE AIR PUMP ASSEMBLY

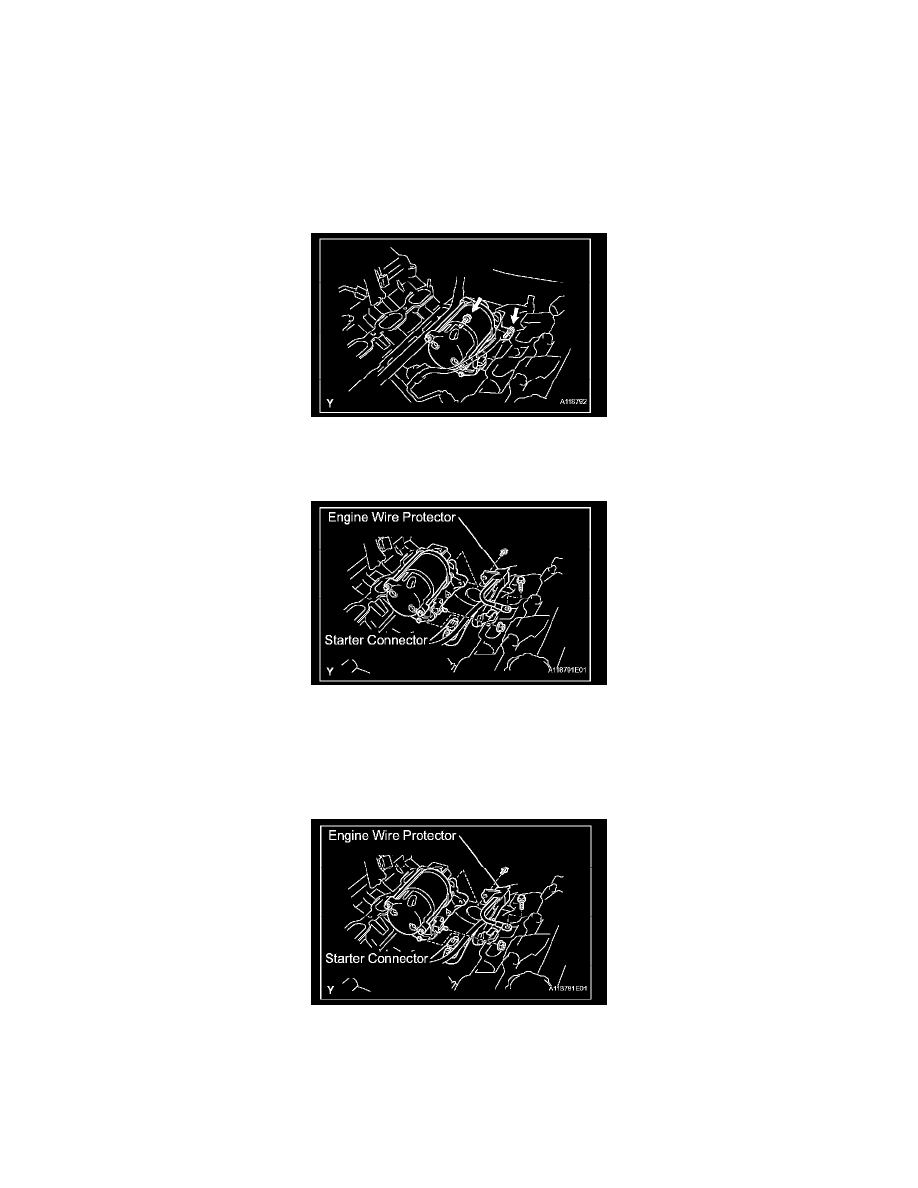

7. REMOVE STARTER ASSEMBLY

a. Remove the 2 bolts holding the starter from the cylinder block.
b. Disconnect the starter from the cylinder block.

c. Disconnect the starter connector.
d. Remove the nut, bolt and disconnect the starter wire.
e. Remove the bolt, and disconnect the engine wire protector from the starter.
f.

Remove the starter.

INSTALLATION

1. INSTALL STARTER

a. Install the engine wire protector to the starter with the bolt.

Torque: 9.81 N.m (100 kgf.cm, 84 in.lbf)

b. Connector the starter wire with the nut.
