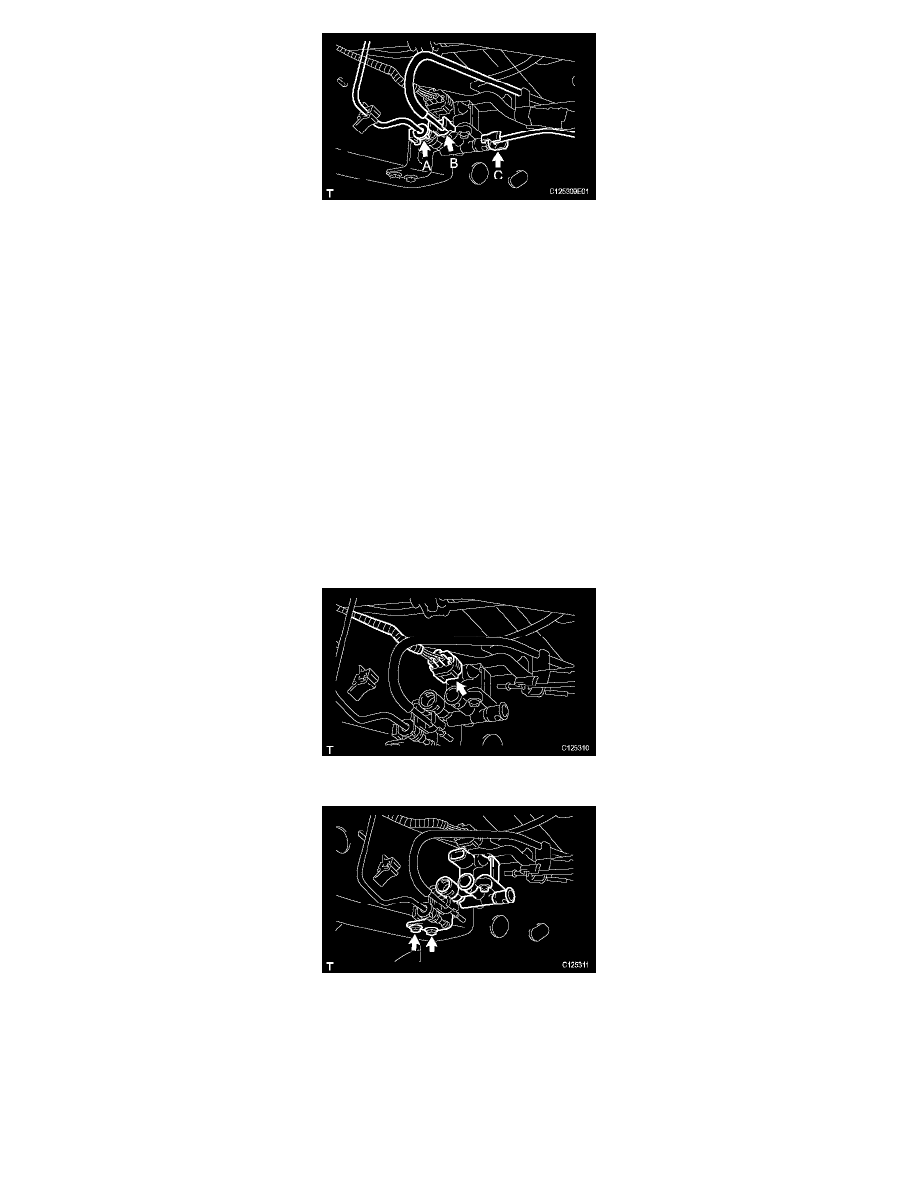

1. DISCONNECT HEIGHT CONTROL TUBE

a. When disconnecting the height control tube A:

1. Remove the clip and holder.
2. Using SST, disconnect the height control tube.

SST 09730-00010

3. Remove the O-ring from the height control tube.

HINT: Perform the following before installation:
^ Coat a new O-ring with MP grease.
^ Push the air tube in straight to connect it until the clip makes a clicking sound.

b. When disconnecting the height control tubes B and C:

NOTICE: Be careful when removing tube as it will cause air to be released from the pneumatic cylinder and vehicle height to decrease. When
using a jack or two-post lift, read the operation procedures and precautions for the pneumatic cylinder to prevent damaging the cylinder.

1. Spread the clip and slowly pull the 2 height control tubes straight out.
2. Remove the 4 O-rings, 2 plates, and 2 connector No. 2 from the height control tube.

HINT: Perform the following before installation:
^ Coat 4 new O-rings with MP grease.

2. DISCONNECT CONNECTOR

3. REMOVE HEIGHT CONTROL VALVE

a. Remove the 2 bolts and height control valve.

Torque: 29 Nm (300 kgf-cm, 21 ft. lbs.)

INSTALLATION

Installation is in the reverse order of removal.
