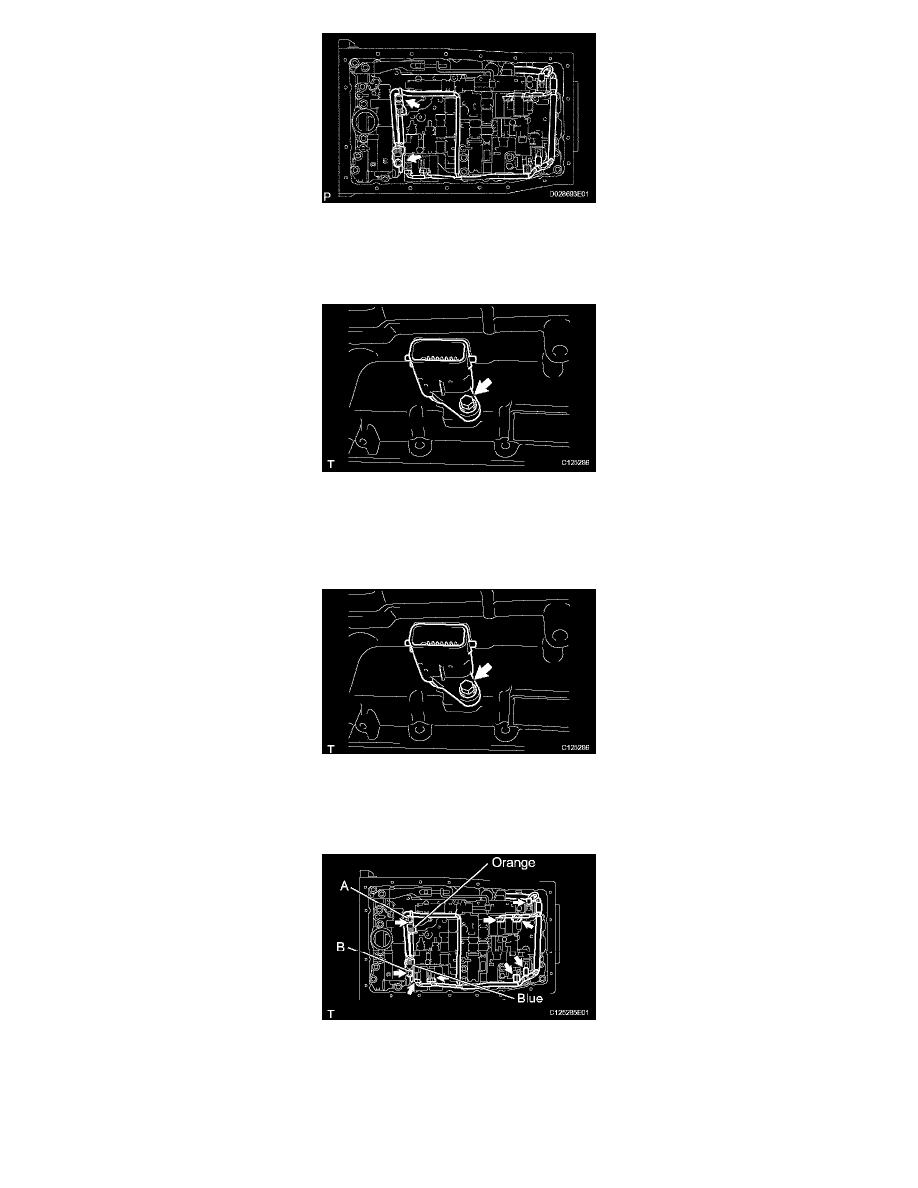

5. SEPARATE TRANSMISSION WIRE

a. Remove the 2 bolt and clamp.
b. Disconnect the ATF temperature sensor.
c. Disconnect the 7 connectors from the solenoid valves.

6. REMOVE TRANSMISSION WIRE

a. Disconnect the transmission wire connector.
b. Remove the bolt and pull out the transmission wire.

INSTALLATION

1. INSTALL TRANSMISSION WIRE

a. Install the transmission wire with the bolt.

Torque: 5.4 Nm (55 kgf-cm, 48 inch lbs.)

b. Connect the transmission wire connector.

2. CONNECT TRANSMISSION WIRE

a. Connect the 7 connectors to the solenoid valves.
b. Install the clamp with the 2 bolts.

Torque:
10 Nm (100 kgf-cm, 7 ft. lbs.) for bolt A
11 Nm (110 kgf-cm, 8 ft. lbs.) for bolt B
