HINT:
^

Install new spider bearings on the flange side in the procedure described above.

^

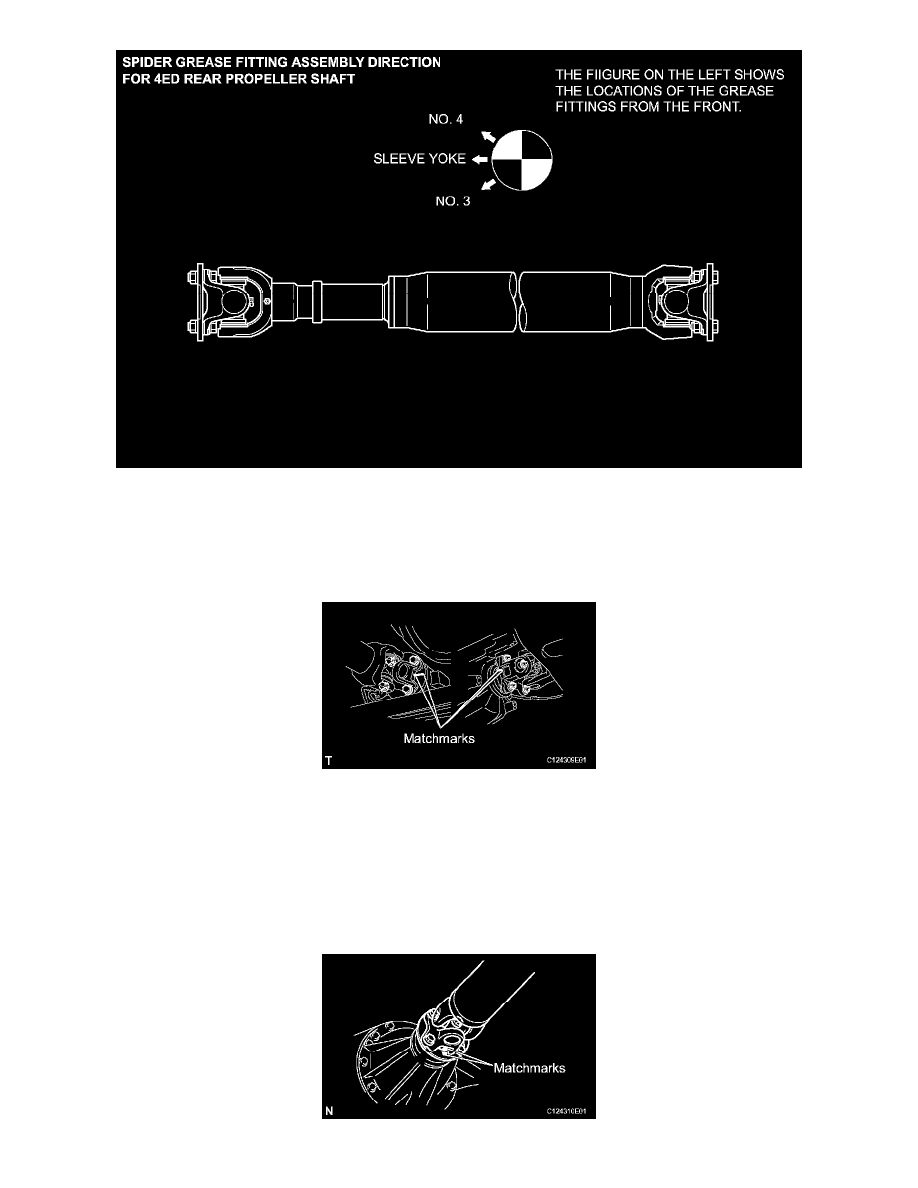

When replacing the rear propeller shaft spider on 4WD vehicle, be sure that the grease fitting assembly hole is facing in the direction
shown in the illustration.

INSTALLATION

1. INSTALL FRONT PROPELLER SHAFT ASSEMBLY

a. Align the matchmarks on the propeller shaft flanges and differential, and connect the flanges with the 4 bolts, washers and nuts.
b. Torque the 4 bolts.

Torque: 74 Nm (750 kgf-cm, 54 ft. lbs.)

c. Align the matchmarks on the propeller shaft flanges and transfer, and connect the flanges with the 4 washers and nuts.
d. Torque the 4 nuts.

Torque: 88 Nm (897 kgf-cm, 65 ft. lbs.)

2. INSTALL REAR PROPELLER SHAFT ASSEMBLY
