Refrigerant: Testing and Inspection

AIR CONDITIONING: REFRIGERANT: ON-VEHICLE INSPECTION

ON-VEHICLE INSPECTION

1. INSPECT REFRIGERANT PRESSURE WITH MANIFOLD GAUGE SET

(a) This method uses a manifold gauge set to locate problem areas. Read the manifold gauge pressure when these conditions are established.

Test conditions:
-

Temperature at the air inlet is 30 to 35°C (86 to 95°F).

-

Engine is running at 1,500 rpm.

-

All doors are fully open.

-

Blower speed control switch is at HI.

-

Temperature control switch is at MAX. COOL.

-

A/C switch is ON.

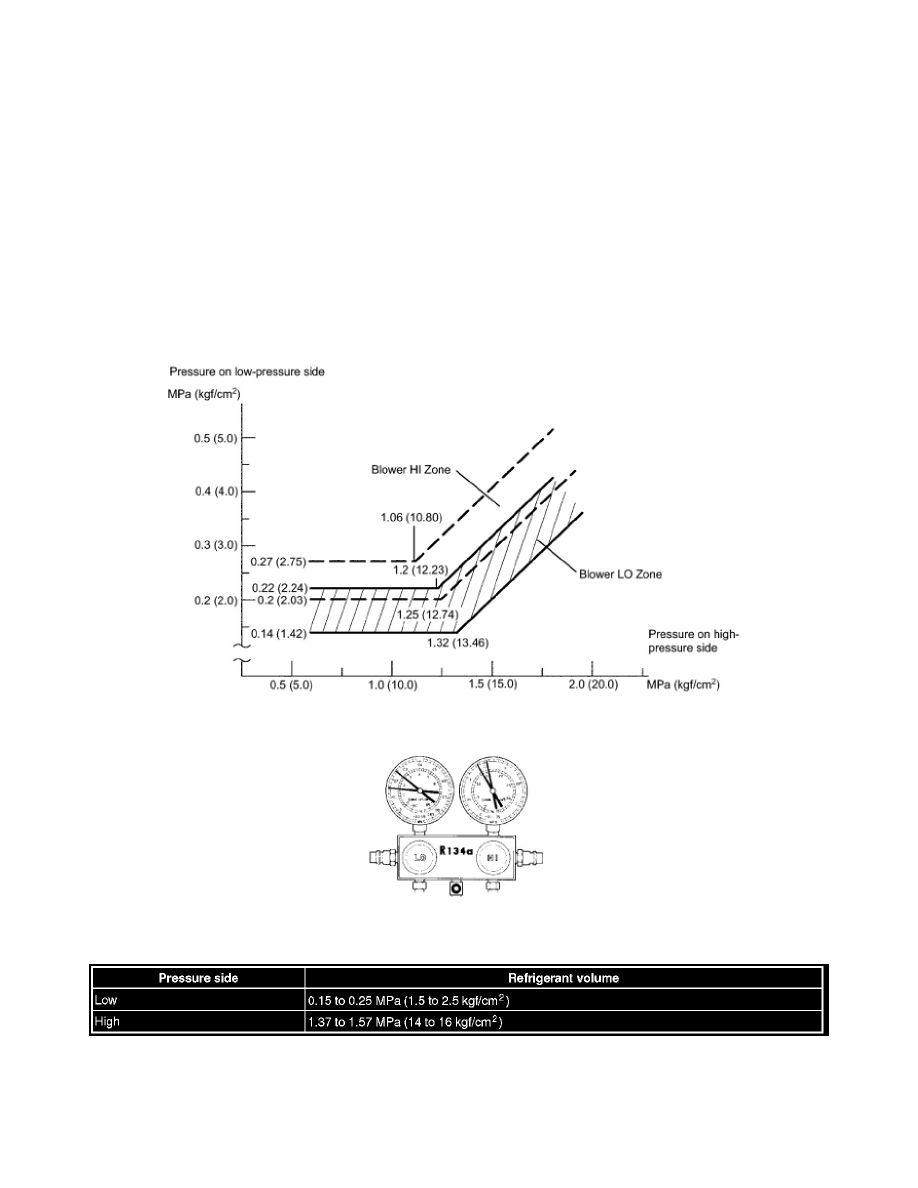

(b) Gauge readings (Reference)

(1) Normally functioning refrigeration system

Gauge reading:

(2) The A/C system periodically changes between normal and improper function due to moisture in the refrigerant system.
