Refrigerant: Service and Repair

AIR CONDITIONING: REFRIGERANT: REPLACEMENT

REPLACEMENT

1. RECOVER REFRIGERANT FROM REFRIGERATION SYSTEM

(a) Turn the A/C switch to ON.
(b) Operating the cooler compressor at the engine rpm of approx. 1,000 for 5 to 6 minutes, circulate the refrigerant and collect the compressor oil

remaining in each component into the cooler compressor as much as possible.

(c) Stop the engine.
(d) Recover the refrigerant from the A/C system using a refrigerant recovery unit.

2. CHARGE REFRIGERANT

(a) Using a vacuum pump, perform a vacuum purging.

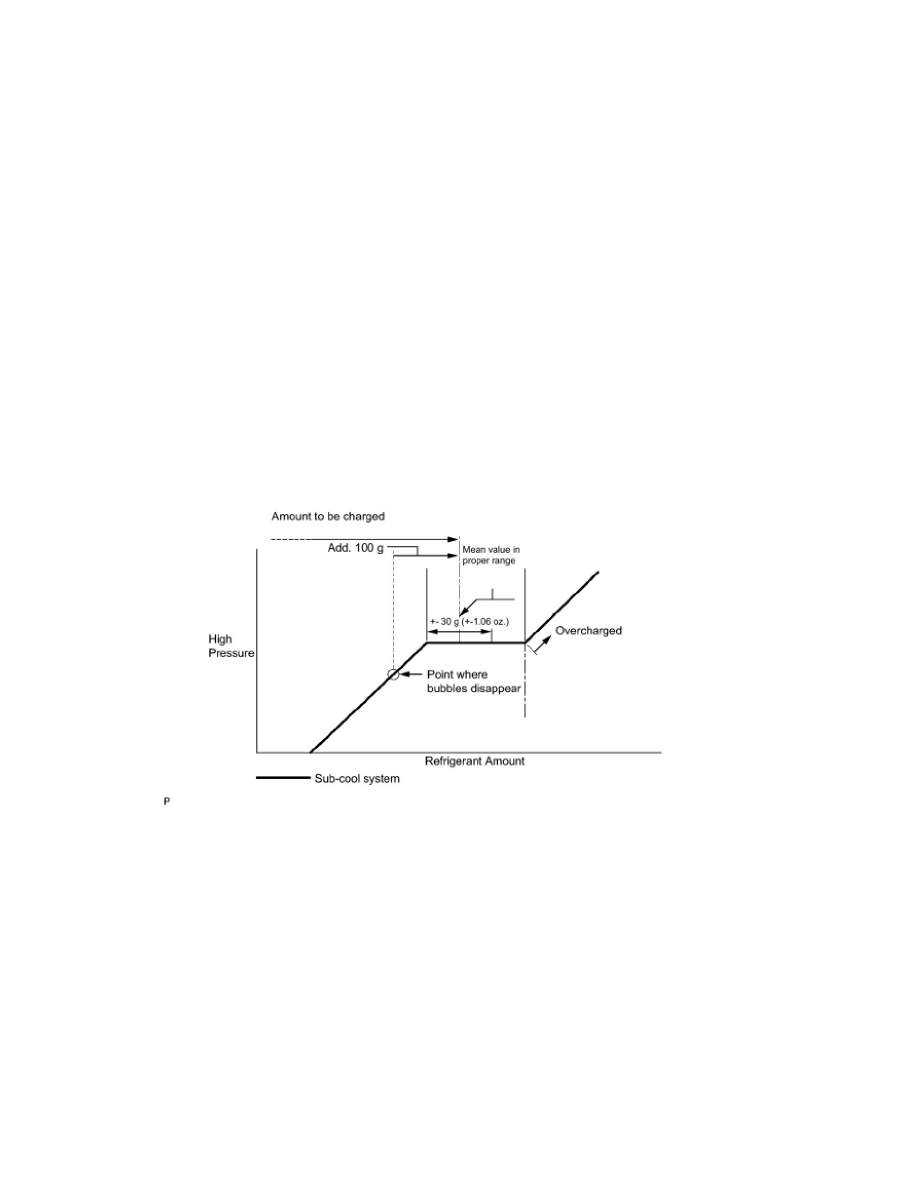

(b) Charge refrigerant, HFC-134a (R134a).

Standard:
780 +- 30 g (27.5 +- 1.06 oz.)
SST: 07110-58060
07117-58060
07117-58070
07117-58080
07117-58090
07117-78050
07117-88060
07117-88070
07117-88080

3. WARM UP ENGINE
4. INSPECT REFRIGERANT LEAK

(a) Using a gas leak detector, check for leakage of the refrigerant.
