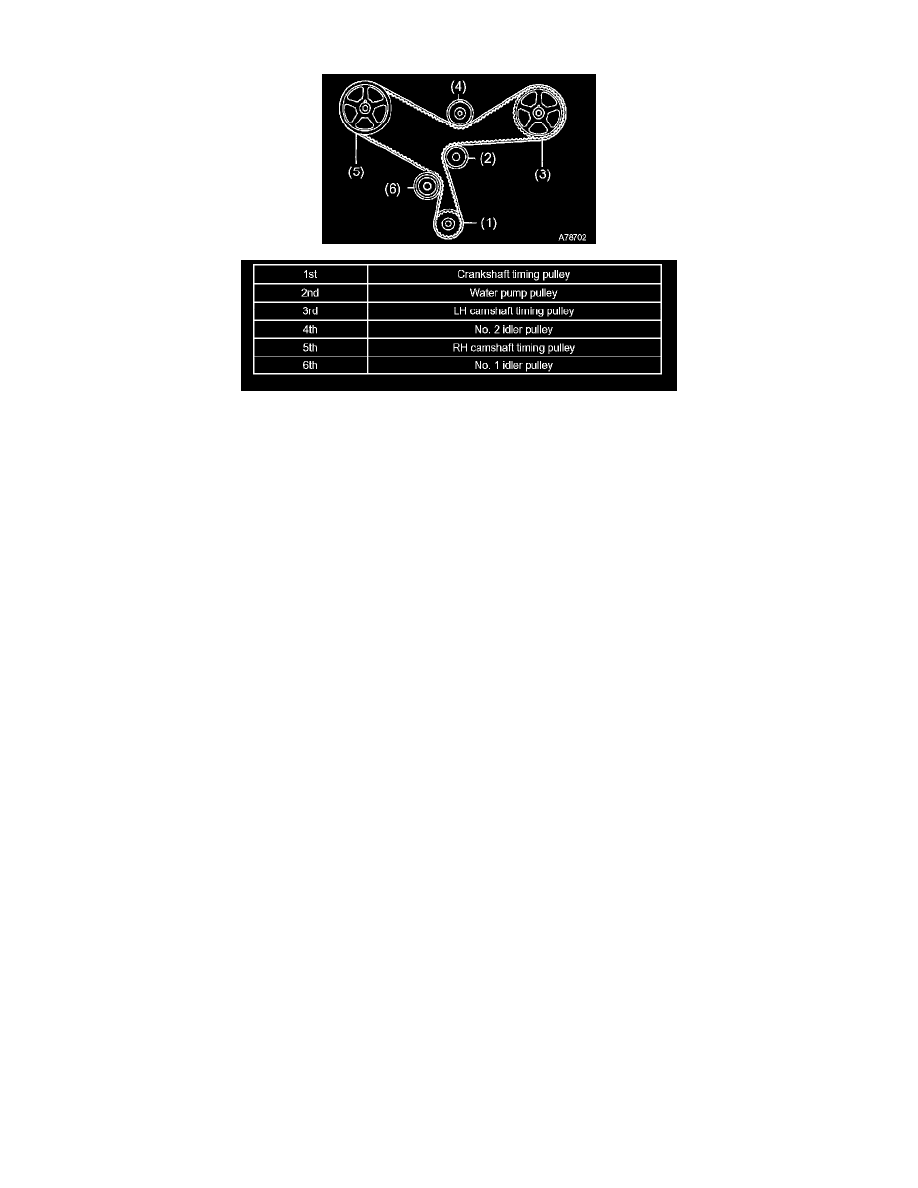

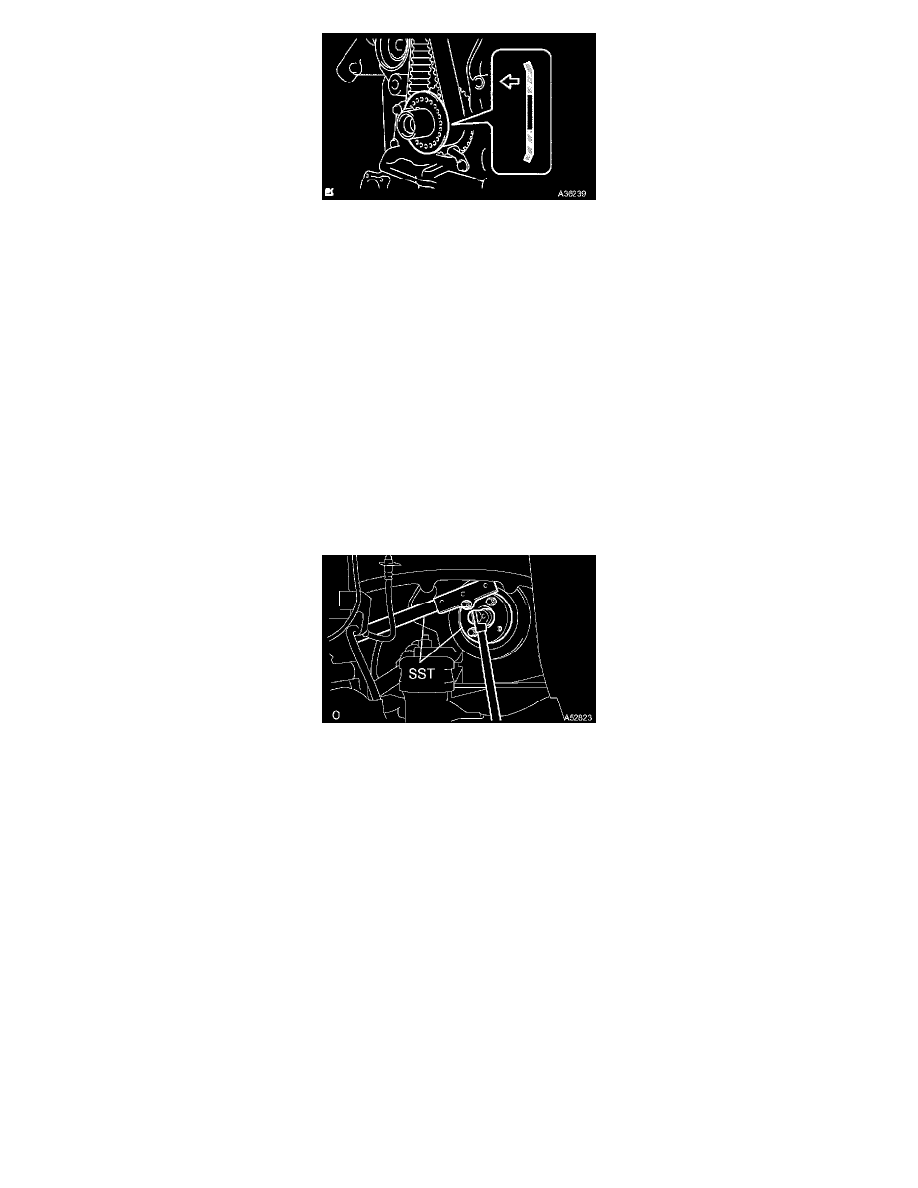

a) Install the timing belt guide, facing the cup side toward the engine front.

17. INSTALL ENGINE MOUNTING BRACKET RH

Torque: 28 Nm (286 kgf-cm, 21 ft. lbs.)

18. INSTALL TIMING BELT NO.2 COVER

a) Visually check for cracks and breaks on the gasket of the timing belt cover.

HINT:  If it is judged that water is entering the gasket replace the timing belt cover.

b) Install the timing belt cover.

Torque: 8.5 Nm (87 kgf-cm, 76 inch lbs.)

19. INSTALL TIMING BELT NO.1 COVER

a) Visually check for cracks and breaks on the gasket of the timing belt cover.

HINT:  If it is judged that water is entering the gasket replace the timing belt cover.

b) Install the timing belt cover with the 5 bolts.

Torque: 8.5 Nm (87 kgf-cm, 75 inch lbs.)

c) Install the engine wire protector cover to the timing belt No. 3 cover.

20. INSTALL CRANKSHAFT PULLEY

a) Align the pulley set key with the key groove of the pulley, and slide on the pulley.
b) Using SST, install the pulley bolt.

SST 09213-54015 (91651-60855), 09330-00021
Torque: 8.5 Nm (87 kgf-cm, 75 inch lbs.)

21. INSTALL GENERATOR BRACKET NO.2

Torque: 28 Nm (286 kgf-cm, 21 ft. lbs.)

22. INSTALL ENGINE MOUNTING STAY NO.2 RH
23. INSTALL ENGINE MOVING CONTROL ROD
24. INSTALL VANE PUMP V BELT
25. INSTALL V (COOLER COMPRESSOR TO CRANKSHAFT PULLEY) BELT NO.1
26. INSPECT DRIVE BELT TENSION
27. INSTALL FRONT WHEEL RH
