Timing Belt: Service and Repair

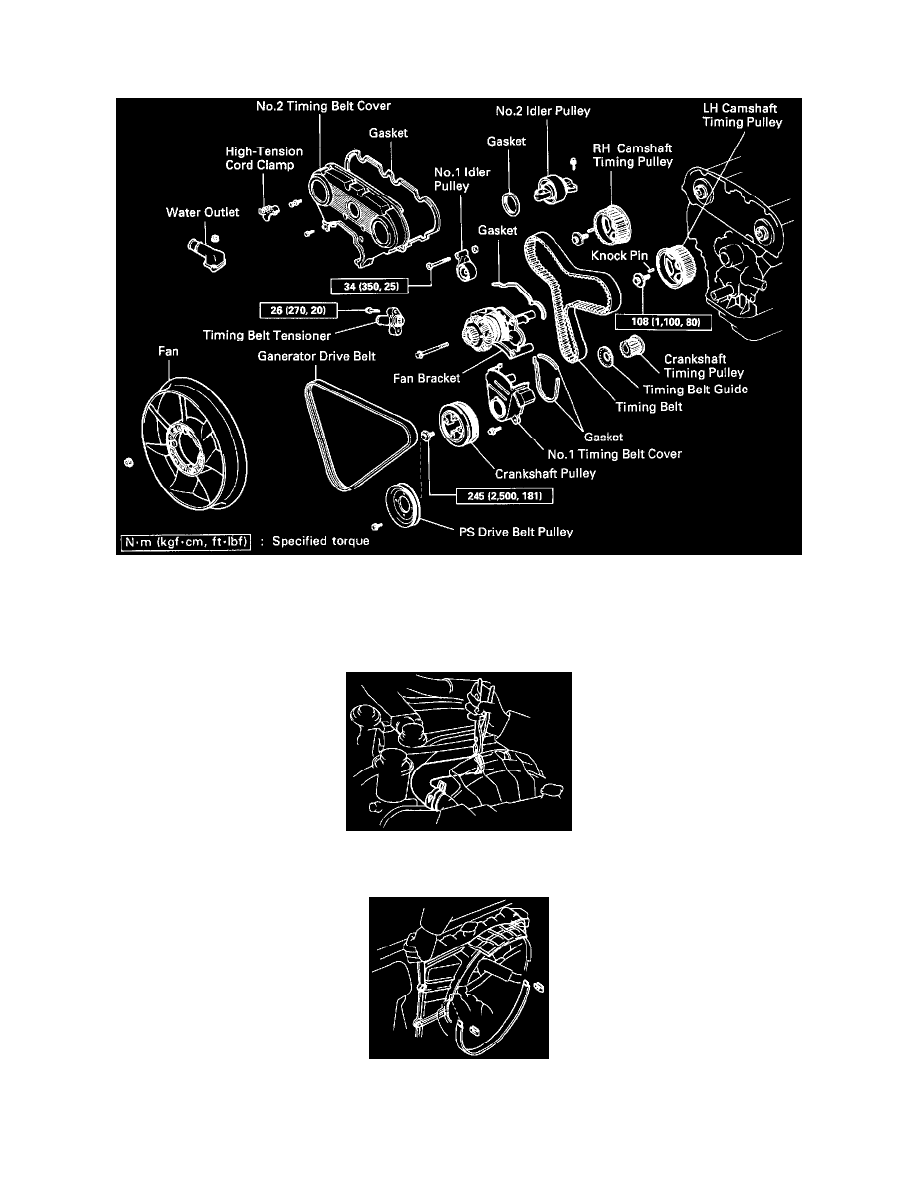

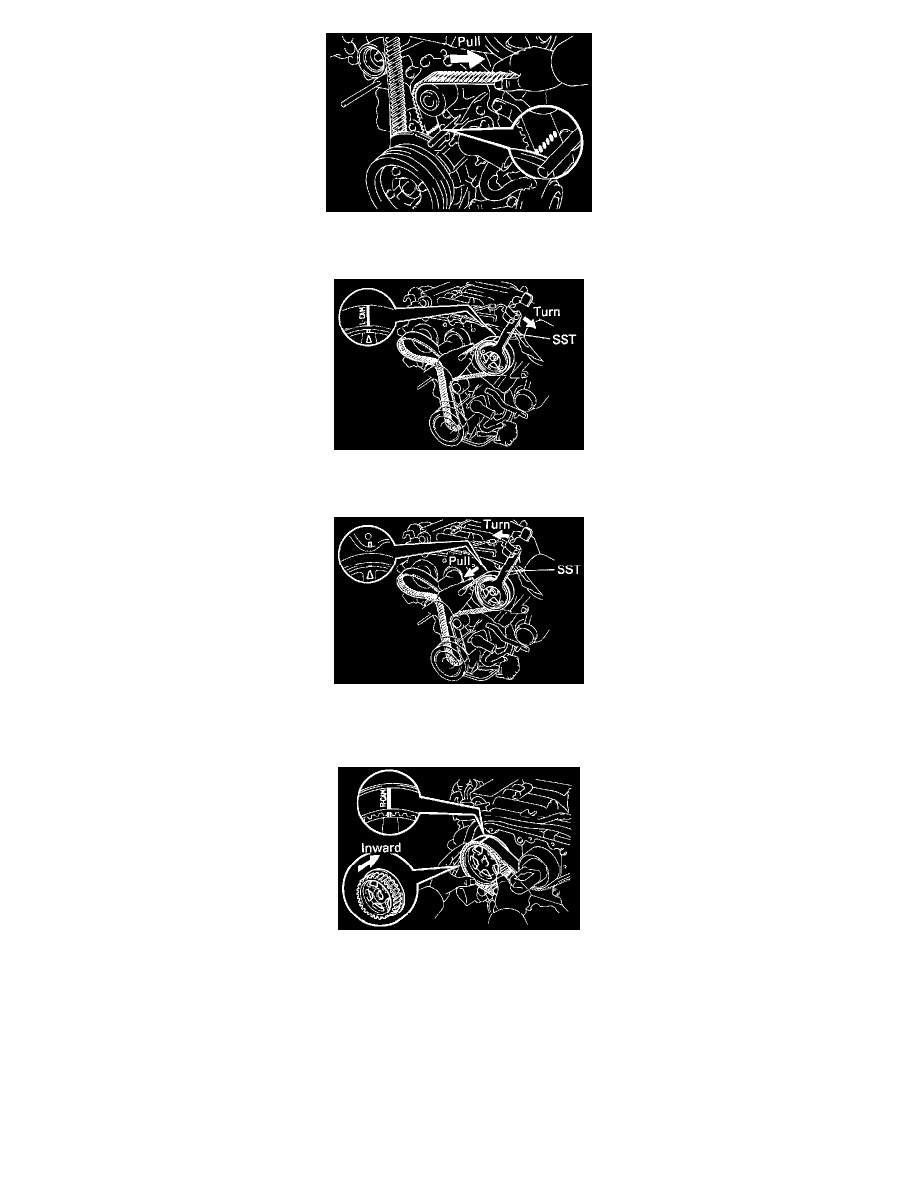

Timing Belt Removal

NOTE: On models with coded audio anti-theft systems, refer to Technician Safety Information for code procedures. On models with air bag system,

disarm airbag system as outlined under Technician Safety Information.

1. Disconnect negative battery cable.
2. Remove lower engine cover. Drain engine coolant.

3. Disconnect the reservoir hose and, on A/T equipped vehicles, remove the oil cooler hoses.
4. Remove the remaining radiator hoses.

5. Remove the two clips and the No.2 fan shroud.
6. Remove the four bolts and No.1 fan shroud.
7. Remove the four mount bolts and remove the radiator.
8. Disconnect the No.2 and No.3 air hoses from the air pipe.
