T100 Pickup 4WD V6-180.5 2959cc 3.0L SOHC (3VZ-E) (1993)
Powertrain Management
Computers and Control Systems
Relays and Modules - Computers and Control Systems
EFI Main Relay <--> [Main Relay (Computer/Fuel System)] / Component Information
Diagrams / Diagram Information and Instructions
Page 2122
Page 1

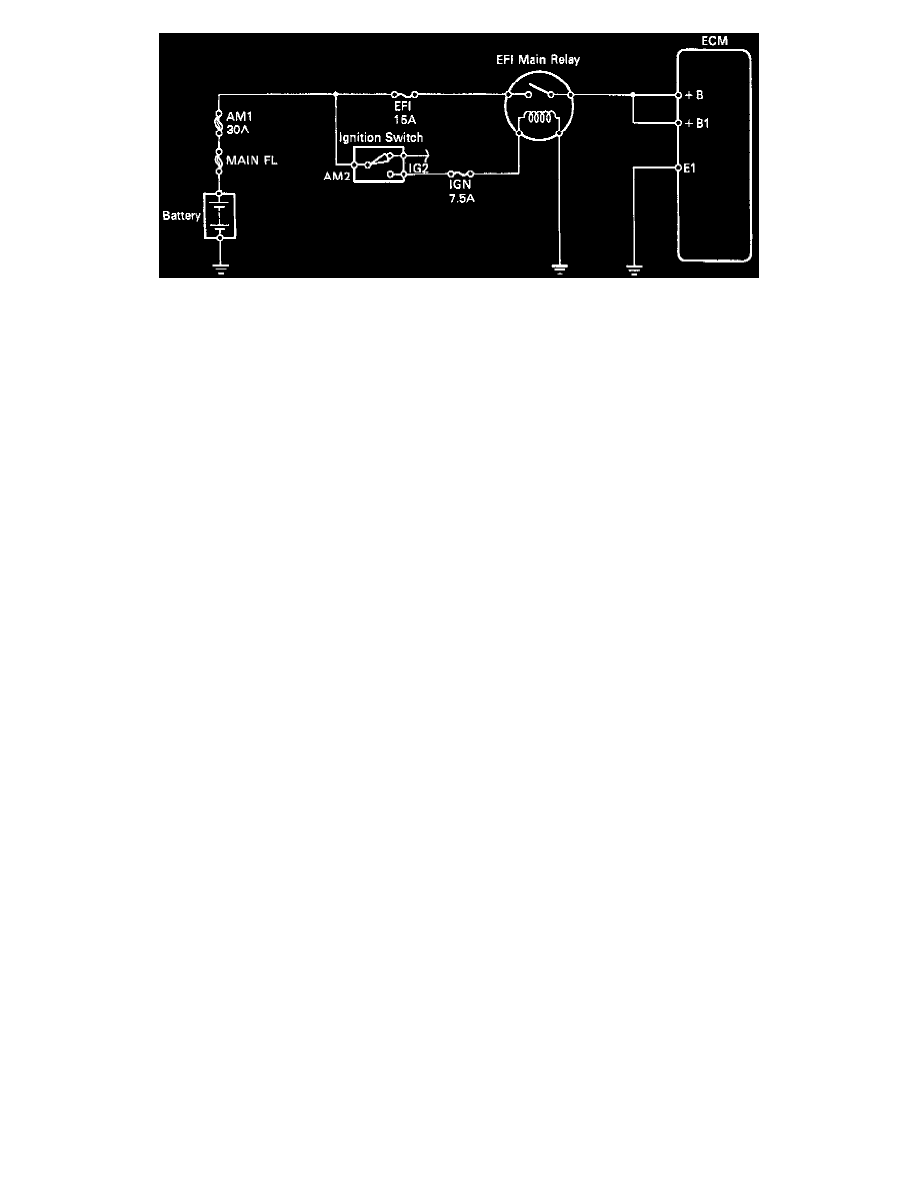

Main Relay Circuit Diagram.
Powertrain Management
Computers and Control Systems
Relays and Modules - Computers and Control Systems
EFI Main Relay <--> [Main Relay (Computer/Fuel System)] / Component Information
Diagrams / Diagram Information and Instructions
Page 2122
