Three Way Catalytic Converter: Service and Repair

Removal

1. Jack up the vehicle and secure with safety stands.
2. Check that the Converter is cool.

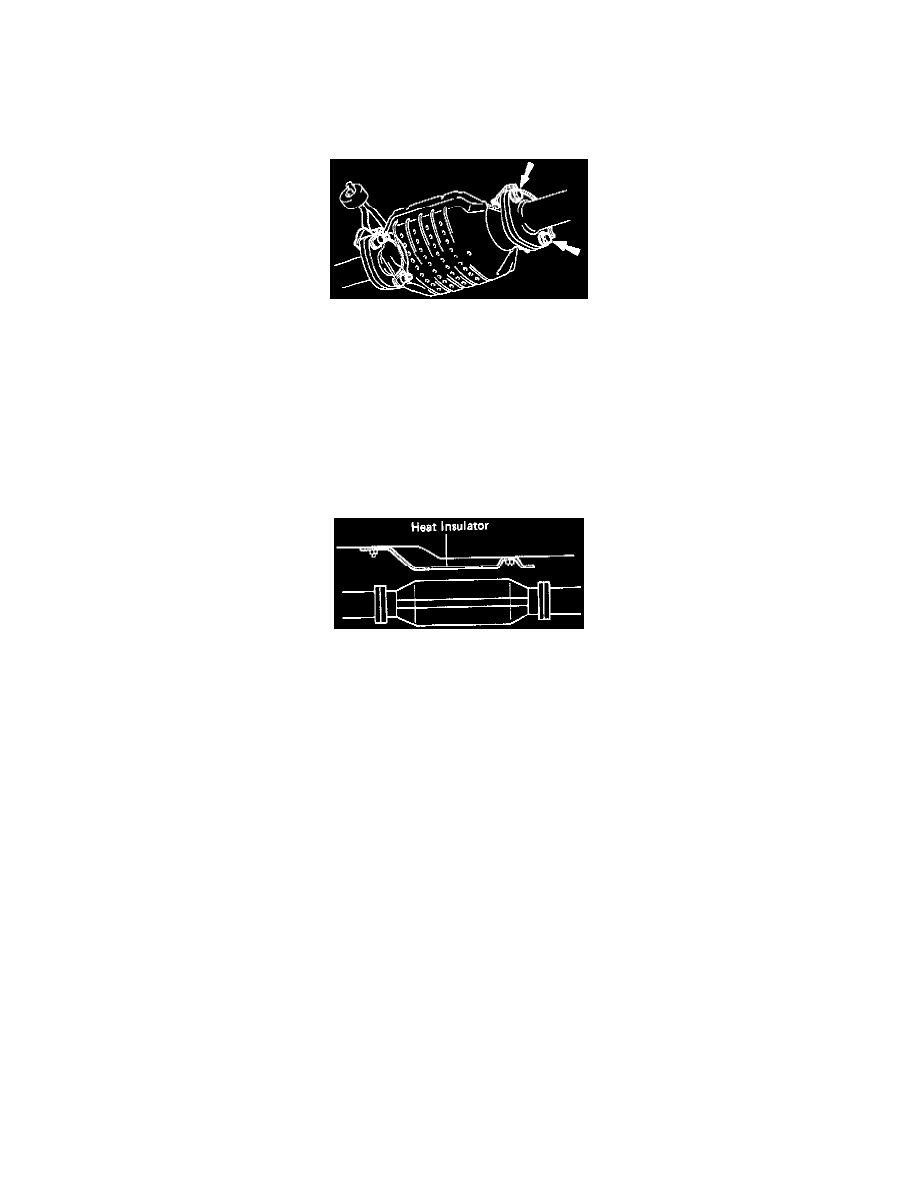

3. Remove the bolts at the front and rear of the Converter.
4. Remove the Converter and gaskets.

Installation

1. Place new gaskets on the Converter front and rear pipes, and connect the Converter to the exhaust pipes.
2. Install the fasteners and Tighten.

Torque:  39 Nm (29 ft lbs)

3. Reinstall the bracket bolts and tighten.

4. Check for adequate clearance between Catalytic Converter and heat insulator.
