Fuel Injector: Description and Operation

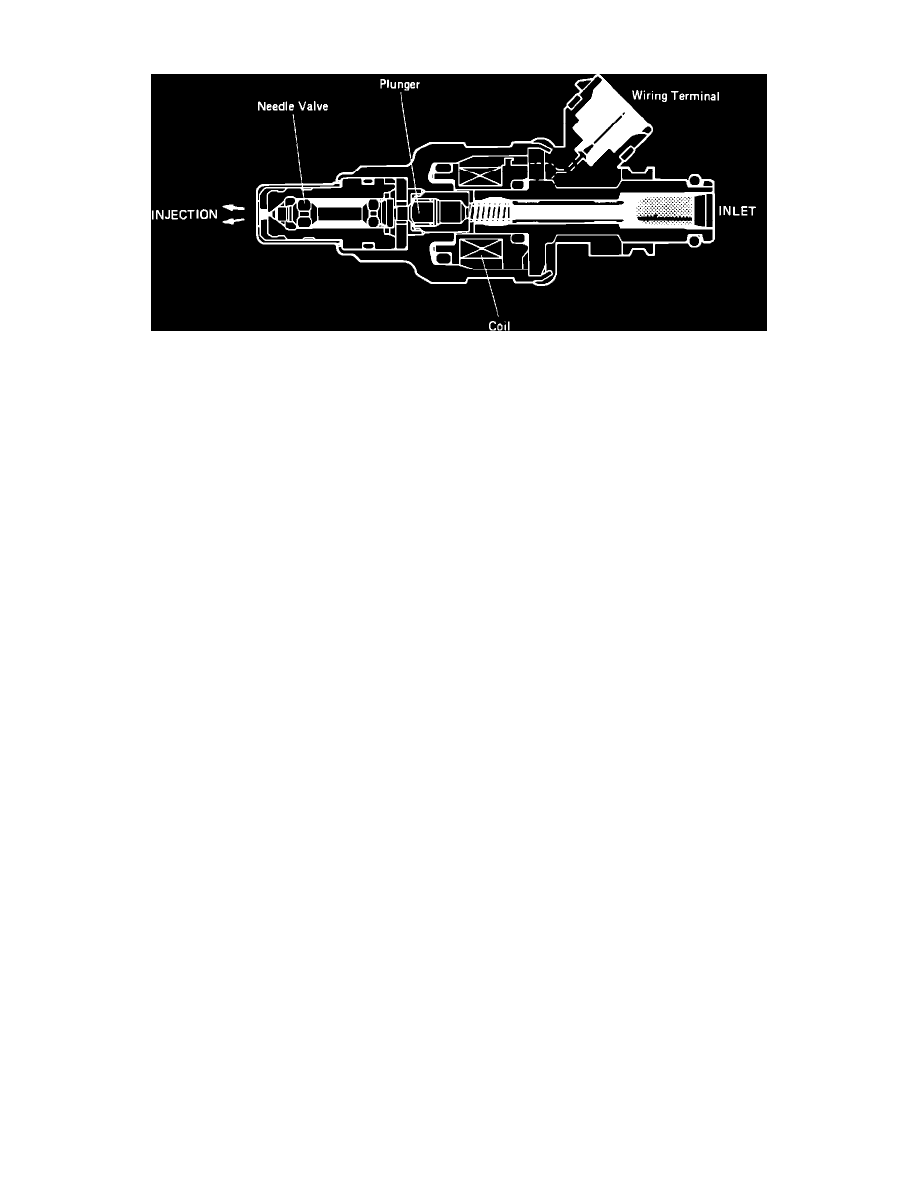

Typical Fuel Injector Construction

PURPOSE

The Fuel Injector spray's highly atomized fuel into the intake system to promote complete combustion of the air/fuel mixture.

OPERATION

When the engine is cranking or running, constant voltage is supplied to the positive side of the solenoid valve from the Fuel Injection Relay. The
Engine Control Module (ECM) grounds the negative side of the solenoid valve, completing the electrical circuit, which energizes the magnetic
winding. The magnetic field raises the Injector pintle. When the pintle is raised, pressurized fuel sprays through a metered orifice into the intake
system.

CONSTRUCTION

The Injector is constructed of a metal housing which contains a magnetic solenoid operated pintle. The Injector inlet houses a fine mesh screen to
filter out foreign particles. Top and bottom o-rings seal the outside of the Injector to the Intake Manifold and Fuel Rail.
