Alignment: Service and Repair
Front

Caster & Camber

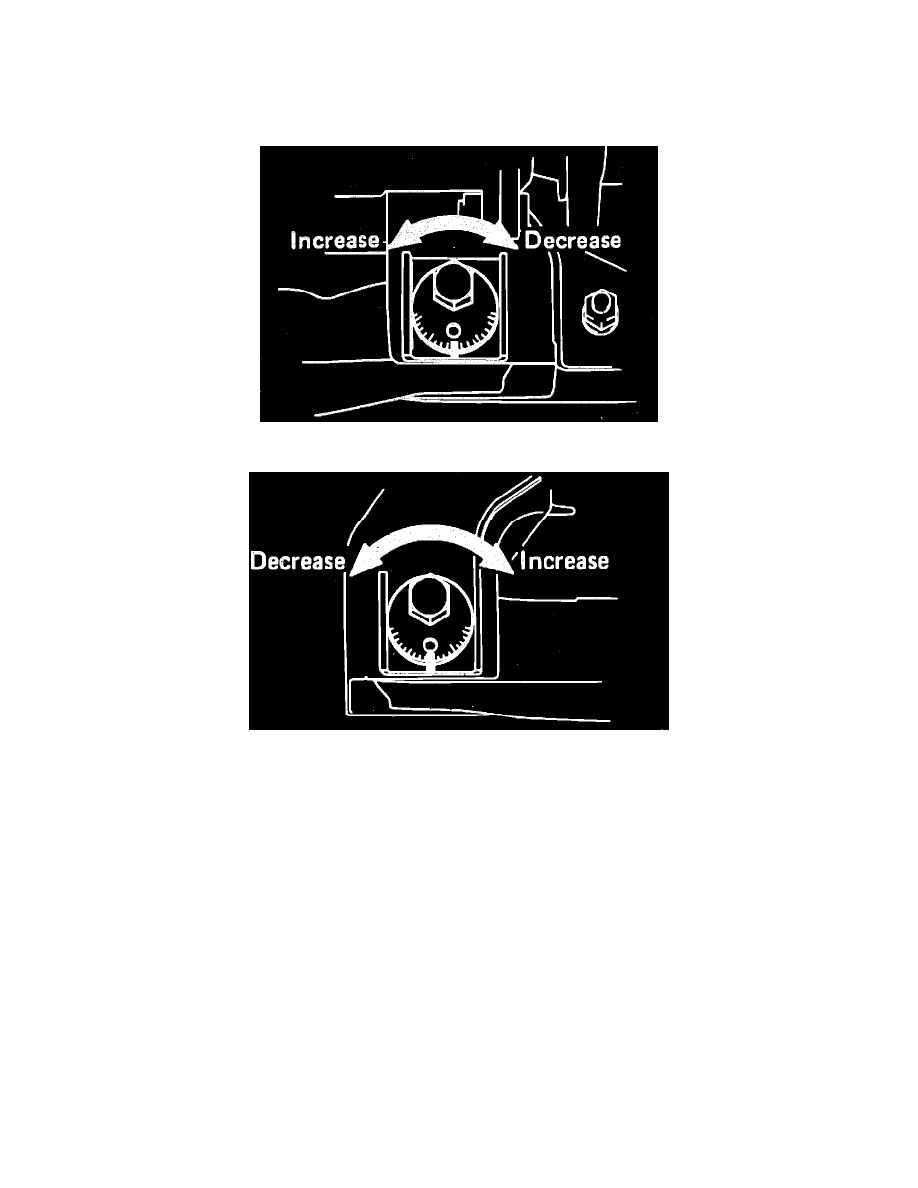

Fig. 1  Adjusting Front Camber Angle

Fig. 2  Adjusting Rear Camber Angle

Caster and camber are adjusted by rotating front and/or rear adjusting cams as shown, Figs. 1 and 2.

Toe-In

Measure length of tie rod on each side and adjust to be equal. Adjust toe-in by turning adjusting tubes equal amounts. Clamp adjusting tubes after
aligning clamps with tube slots. Lock tie rod ends so that inner and outer ends are at right angles to each other.
