Air Door Actuator / Motor: Testing and Inspection
Air Inlet Servomotor

AIR INLET SERVOMOTOR

INSPECTION

1. REMOVE GLOVE COMPARTMENT PARTS

2. REMOVE AIR DUCT

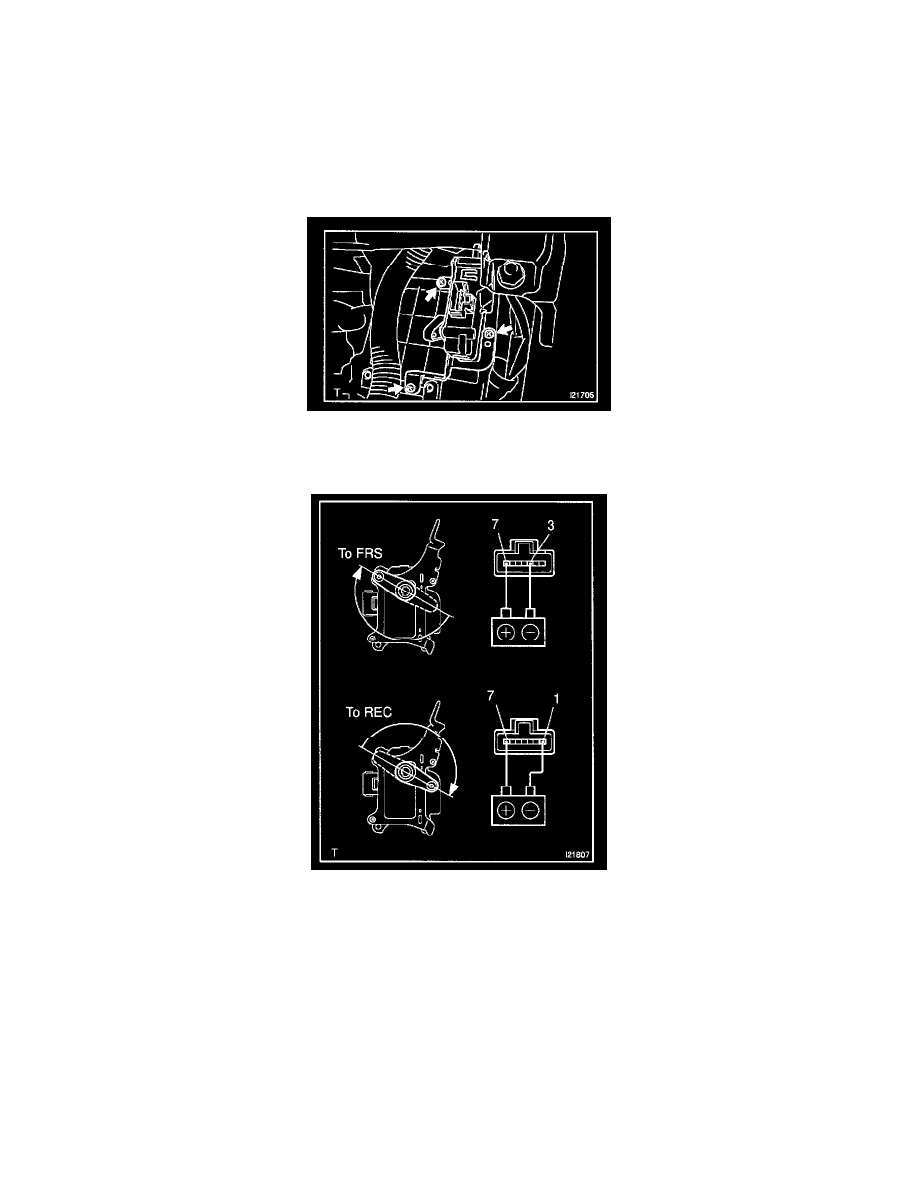

3. REMOVE AIR INLET SERVOMOTOR

a. Disconnect the servomotor connector.
b. Remove the 3 screws and servomotor.

4. INSPECT AIR INLET SERVOMOTOR

Inspect servomotor operation.
1. Connect the positive (+) lead from the battery to terminal 7 and negative (-) lead to terminal 3, then check that the arm turns to "FRS" side

smoothly.

2. Connect the positive (+) lead from the battery to terminal 7 and negative (-) lead to terminal 1, then check that the arm turns to "REC" side

smoothly.

If operations are not as specified, replace the servomotor.
