Timing Belt: Specifications (page 14 of 17)

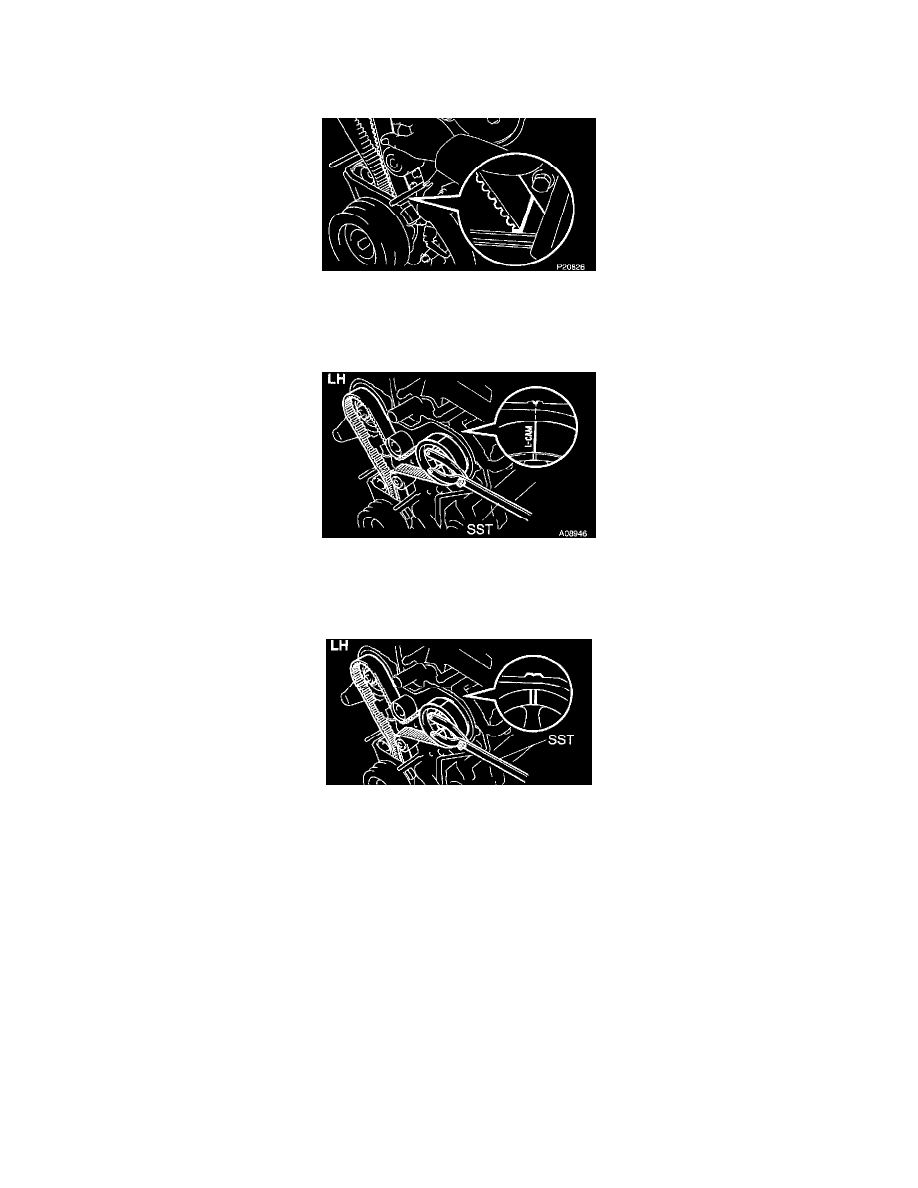

Turn the camshaft, and align the knock pin hole of the camshaft with the timing mark of the No.3 timing belt cover.

c. LH Camshaft Pulley Position:

Turn the camshaft timing pulley, and align the timing marks of the camshaft timing pulley and No. 3 timing belt cover.

10. INSTALL TIMING BELT TO LH CAMSHAFT TIMING PULLEY

HINT:
When re-using timing belt:
Check that the installation mark on the timing belt matches the end of the No. 1 timing belt cover.
If the installation mark do not align, shift the meshing of the timing belt and crankshaft timing pulley until they align.

a. Remove any oil or water on the LH camshaft timing pulley, and keep it clean.
b. Using SST, slightly turn the LH camshaft timing pulley clockwise. Align the installation mark on the timing belt with the timing mark of the

camshaft timing pulley, and hang the timing belt on the LH camshaft timing pulley.
SST 09960-10010 (09962-01000, 09963-01000)

c. Using SST, align the timing marks of the LH camshaft pulley and No. 3 timing belt cover.

SST 09960-10010 (09962-01000, 09963-01000)

d. Check that the timing belt has tension between the crankshaft timing and LH camshaft timing pulleys.
