c. Use the same procedures described above to the other side.

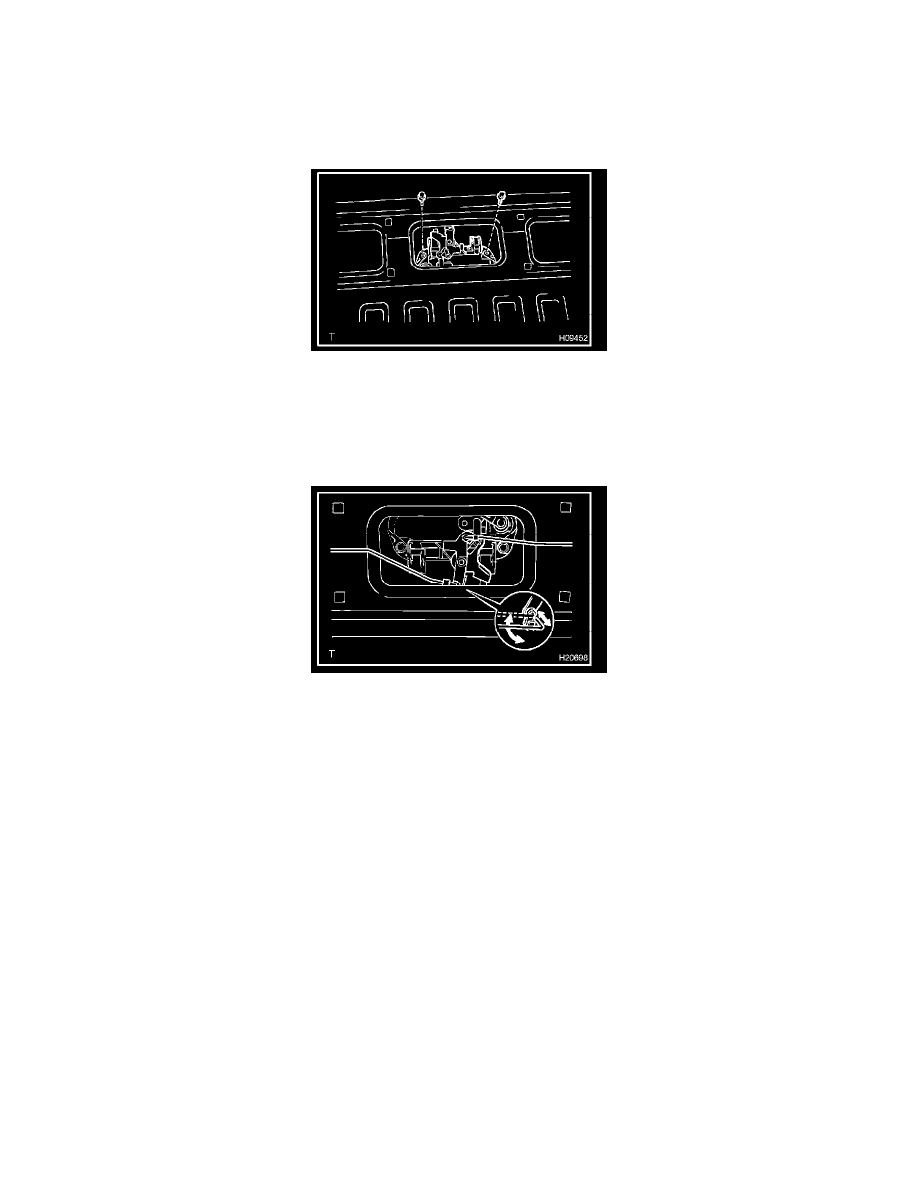

3. INSTALL TAILGATE LOCK STRIKER

Using a Torx(R) socket wrench (T40), install the 2 tailgate lock strikers with the 4 screws.

Torque: 13 N.m (133 kgf.cm, 10 ft.lbf)

4. INSTALL TAILGATE HANDLE ASSEMBLY

Install the tailgate handle assembly with the 2 bolts.

Torque: 5.5 N.m (56 kgf.cm, 49 in.lbf)

5. INSTALL TAILGATE LOCK

a. Using a Torx(R) socket wrench (T40), install the 2 tailgate locks with the 4 screws.

Torque: 12.5 N.m (128 kgf.cm, 9 ft.lbf)

b. Connect one end of the tailgate lock link to the tailgate lock and another end to the tailgate handle assembly.

6. INSTALL SERVICE HOLE COVER

Using a Torx(R) socket wrench (T30), install the service hole cover with the 8 screws.

7. INSTALL TAILGATE PROTECTOR
