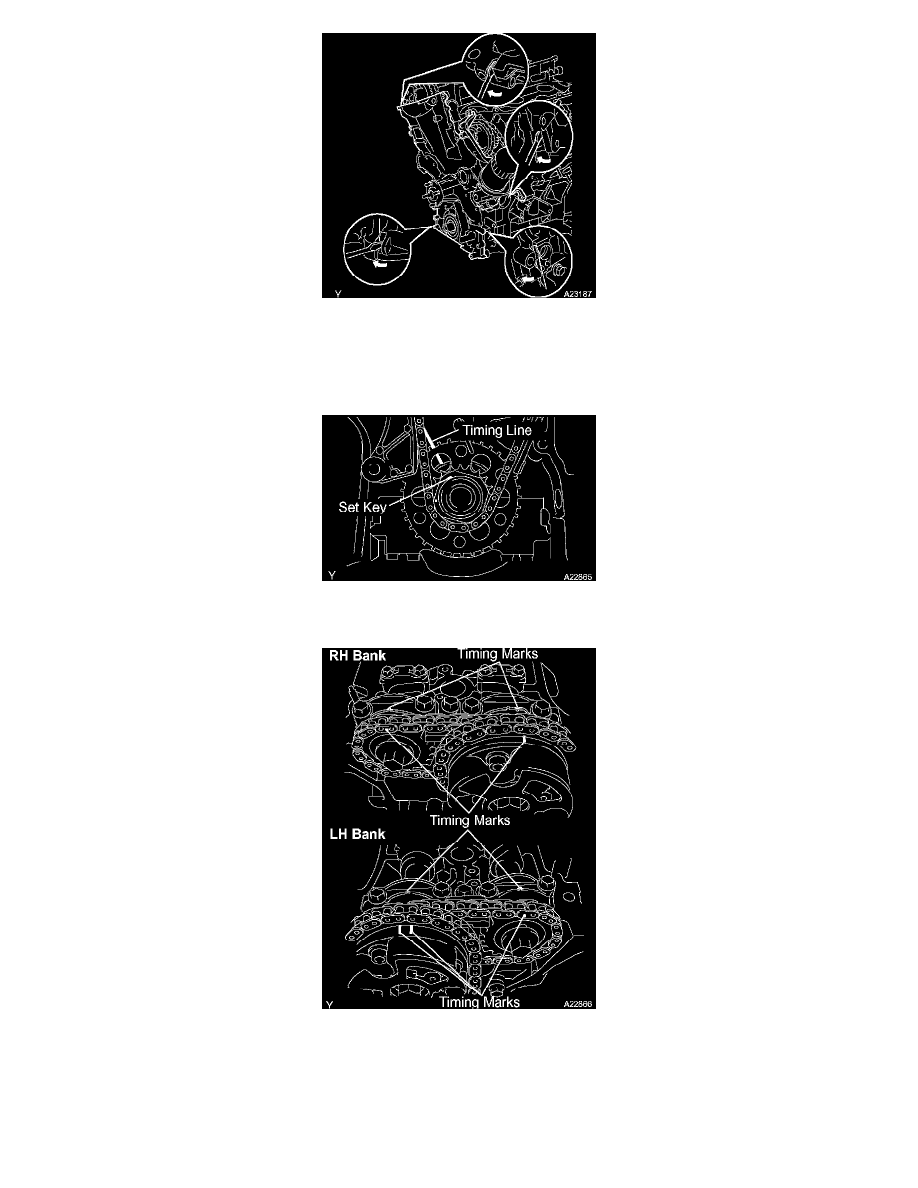

b. Remove the timing chain cover by prying between the timing chain cover and cylinder head or cylinder block with a screwdriver.

NOTICE:  Be careful not to damage the contact surfaces of the timing chain cover, cylinder block and cylinder head.

c. Remove the O-ring from the LH cylinder head.

25. SET NO.1 CYLINDER TO TDC/COMPRESSION

a. Install the crankshaft pulley set bolt, and turn the crankshaft to align the crankshaft set key with the timing line of the cylinder block.

b. Check that the timing marks of the camshaft timing gear assembly and camshaft timing sprocket are aligned with the timing marks of the

bearing caps as shown in the illustration.
If not, turn the crankshaft 1 complete revolution (360 °) and align the timing marks as above.

26. REMOVE CHAIN TENSIONER NO.1

NOTICE:
-

Never rotate the crankshaft with the chain tensioner removed.
