Repairs and Inspections Required After a Collision: Service and Repair
Air Bag System

REPAIRS AND INSPECTIONS REQUIRED AFTER A COLLISION

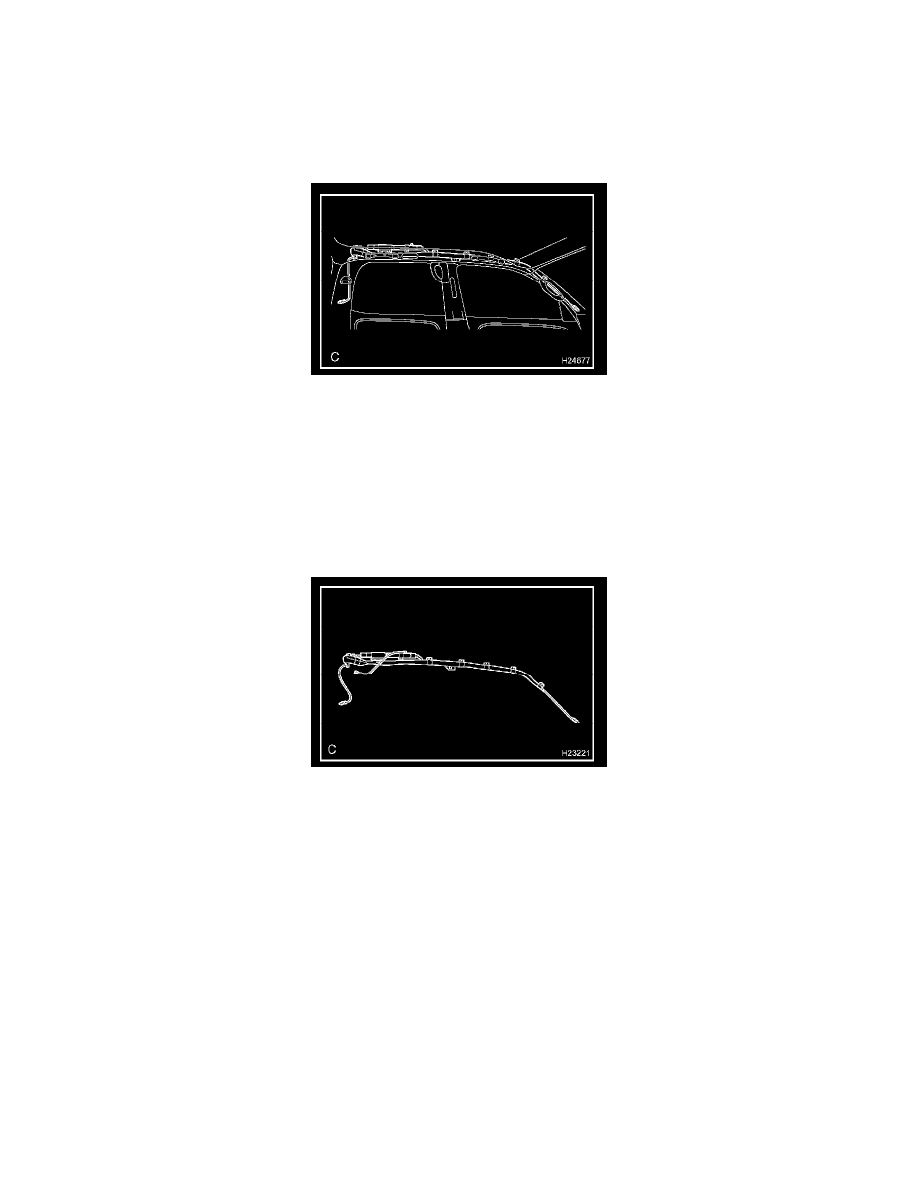

CURTAIN SHIELD AIRBAG ASSEMBLY

INSPECTION

1. VEHICLES NOT INVOLVED IN A COLLISION

a. Perform a diagnostic system check.

Refer to Air Bag Systems; Testing and Inspection.

b. With the curtain shield airbag assembly installed on the vehicle, perform a visual check. If there are any defects as mentioned below, replace

the front pillar garnish or roof headlining assembly with a new one:
Cuts, minute cracks or marked discoloration on the front pillar garnish or roof headlining assembly around the curtain shield airbag assembly.

2. VEHICLE INVOLVED IN A COLLISION AND AIRBAG IS NOT DEPLOYED

a. Perform a diagnostic system check.

Refer to Air Bag Systems; Testing and Inspection.

b. With the curtain shield airbag assembly removed from the vehicle, perform a visual check. If there are any defects as mentioned below, replace

the curtain shield airbag assembly with a new one:
-

Cuts, tears and cracks, or marked discoloration on the curtain shield airbag assembly.

-

Cracks or other damage to the connector.

CAUTION:  For removal and installation of the curtain shield airbag assembly, see Removal and Installation. Be sure to follow the correct
procedure.

FRONT PASSENGER AIRBAG ASSEMBLY

INSPECTION
